1. Giới thiệu sản phẩm

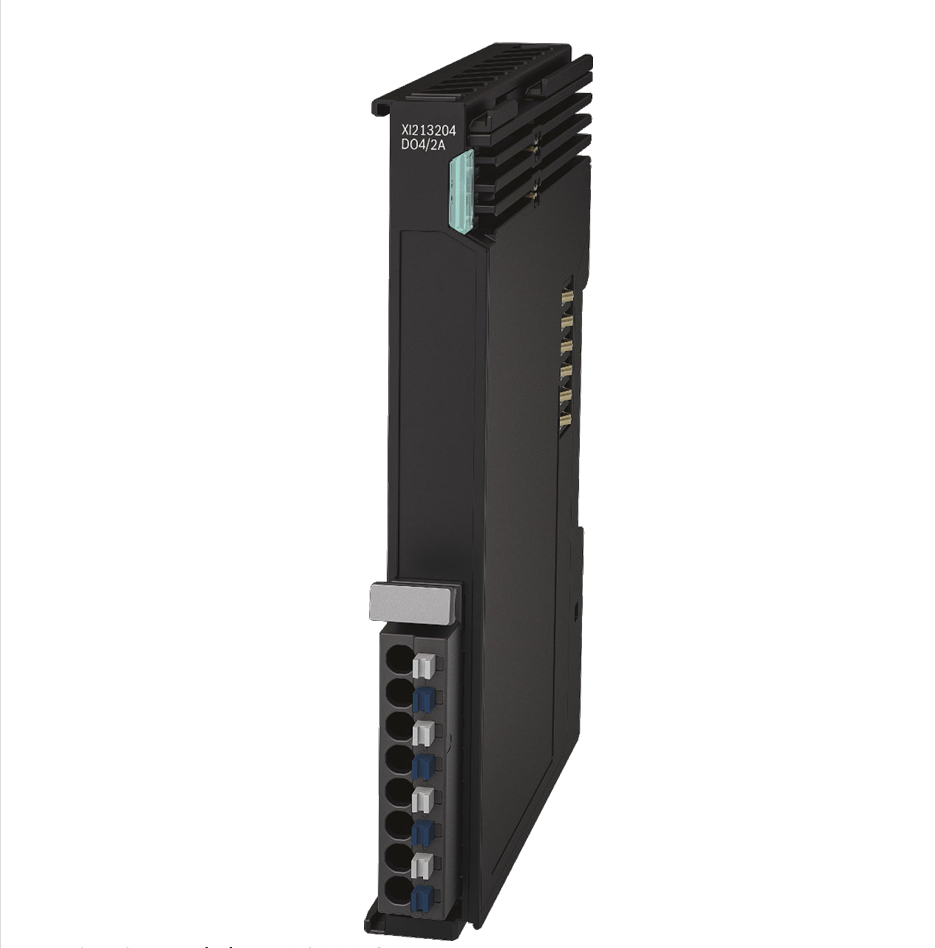

XI213204 (mã đặt hàng: R911417209) là module Digital Output thuộc hệ ctrlX I/O (IP20) của Bosch Rexroth, được thiết kế để xuất tín hiệu điều khiển 24V với dòng tải cao lên đến 2A/kênh.
Module có 4 kênh output, sử dụng công nghệ kết nối 2-wire, phù hợp cho các ứng dụng điều khiển tải lớn trong công nghiệp.
Tín hiệu output được cấp từ nguồn UP 24V và trạng thái được hiển thị qua LED từng kênh .
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI213204 đảm nhiệm:
- Xuất tín hiệu ON/OFF cho tải công suất lớn
- Điều khiển relay, contactor, van điện từ tải cao
- Giao tiếp với controller qua EtherCAT
Module phù hợp cho các ứng dụng cần dòng output lớn hơn DO tiêu chuẩn.
3. Đặc điểm kỹ thuật
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 4 |
| Loại tín hiệu | Digital Output |
| Điện áp danh định | DC 24 V (19.2 – 30 V) |
| Công nghệ kết nối | 2-wire |
| Kiểu đấu nối | Push-in |
| Bit process image | 4 bit |
| Cấu hình | Không cần |
Đặc tính output
| Thông số | Giá trị |
|---|---|
| Dòng output tối đa | 2 A / kênh |
| Tổng dòng | <50°C: 6 A / >50°C: 4 A |
| Tải danh định | 48 W (12 Ω) |
| Tải tối thiểu | 10 kΩ |
👉 Đây là điểm khác biệt lớn so với XI211xxx (0.5A)
Đặc tính chuyển mạch
| Thông số | Giá trị |
|---|---|
| Thời gian lên (TRise) | ~16.4 – 17.6 µs |
| Thời gian xuống (TFall) | ~22.4 – 450 µs |
| Năng lượng ngắt tải cảm | 150 mJ / kênh |
👉 Giá trị thay đổi theo tải thực tế .
Bảo vệ & vận hành
| Thông số | Giá trị |
|---|---|
| Bảo vệ quá tải | Ngắt từng kênh + tự khởi động lại |
| Chống điện áp hồi tiếp | Không |
👉 Datasheet ghi rõ: cần bảo vệ ngoài khi dùng tải cảm .
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Dòng UL | 30 mA |
| Dòng UP | 15 mA + tải |
| Công suất tiêu thụ | 2.2 W |
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~90 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
Theo sơ đồ trong datasheet (trang 2):
- Module nhận tín hiệu từ controller qua EtherCAT
- Mỗi bit điều khiển 1 kênh output
- Output được cấp từ nguồn UP 24V
Cấu trúc gồm:
- System bus
- Bộ xử lý µC
- 4 kênh DO công suất cao
5. Lưu ý kỹ thuật quan trọng
⚠️ GND kênh output
Theo bảng chân (trang 3):
- GND chỉ là reference cho từng kênh
- Không dùng làm GND nguồn hệ thống
⚠️ Tải cảm (inductive load)
Khi điều khiển:
- Contactor
- Relay
- Coil công suất lớn
👉 BẮT BUỘC dùng:
- Diode chống ngược (freewheeling)
Nếu không:
- Gây điện áp hồi tiếp
- Hỏng module
Datasheet cảnh báo rõ trong mục switching off inductive loads
6. Khả năng tích hợp
Module XI213204:
- Kết nối với XB Bus Coupler
- Giao tiếp EtherCAT
- Hoạt động trong hệ ctrlX I/O
- Không cần cấu hình địa chỉ
7. Điều kiện vận hành
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 10% – 95% |
| Cấp bảo vệ | IP20 |
| Độ cao tối đa | 5000 m |
Module cần lắp trong tủ điện đạt chuẩn IP54 trở lên
8. Ứng dụng
XI213204 phù hợp cho:
- Điều khiển tải công suất lớn
- Contactor / relay dòng cao
- Van điện từ công suất lớn
- Hệ thống công nghiệp nặng
9. Lợi ích kỹ thuật
- Output dòng cao 2A/kênh
- Phù hợp tải lớn, giảm cần relay trung gian
- Bảo vệ quá tải từng kênh
- Thiết kế nhỏ gọn
- Tích hợp hoàn toàn trong ctrlX AUTOMATION
10. Kết luận
XI213204 Digital Output Module là giải pháp tối ưu cho các hệ thống cần điều khiển tải lớn trực tiếp từ module I/O. Với khả năng chịu dòng cao và độ ổn định tốt, module giúp đơn giản hóa thiết kế hệ thống và giảm thiết bị trung gian.
