1. Giới thiệu sản phẩm

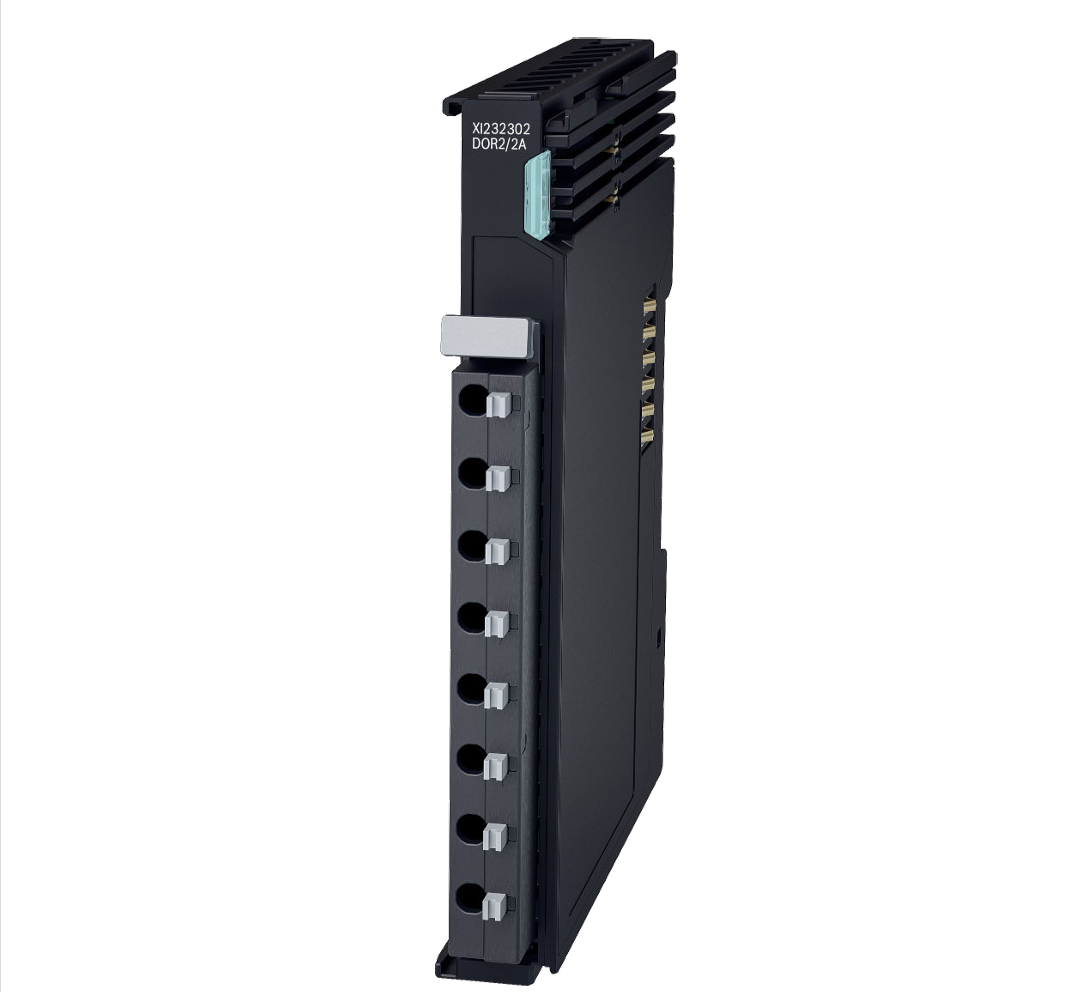

XI232302 (mã đặt hàng: R911420202) là module Relay Output thuộc hệ ctrlX I/O (IP20) của Bosch Rexroth, được thiết kế để điều khiển tải thông qua tiếp điểm relay (changeover contact).
Module có 2 kênh relay độc lập, hỗ trợ đóng/ngắt tải AC hoặc DC với dòng tải lên đến 2A, cao hơn so với dòng relay tiêu chuẩn .
Các tiếp điểm relay là potential-free (cách ly hoàn toàn), đảm bảo an toàn giữa hệ điều khiển và tải.
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI232302 đảm nhiệm:
- Điều khiển tải AC/DC thông qua relay
- Cách ly điện giữa controller và thiết bị
- Điều khiển tải công suất lớn hơn relay tiêu chuẩn
Module phù hợp cho các ứng dụng cần dòng tải cao và cách ly an toàn.
3. Đặc điểm kỹ thuật
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh | 2 |
| Loại tiếp điểm | Changeover (NO/NC/COM) |
| Kiểu đấu nối | Push-in |
| Bit process image | 2 bit |
| Cấu hình | Không cần |
Đặc tính relay
| Thông số | Giá trị |
|---|---|
| Điện áp chuyển mạch AC | 12 – 250 V |
| Điện áp chuyển mạch DC | 12 – 250 V |
| Dòng tối đa (AC) | 2 A |
| Dòng tối đa (DC ≤ 30V) | 2 A |
| Dòng pilot duty | 0.15 A |
| Tải tối thiểu | 100 mA (DC 12V) |
👉 So với XI231302 (1A) → module này gấp đôi dòng tải .
Hiệu suất relay
| Thông số | Giá trị |
|---|---|
| Tần số đóng cắt tối đa | 6 lần/phút |
| Thời gian đáp ứng | ≤ 12 ms |
| Bounce time | ≤ 8 ms |
| Thời gian nhả | ≤ 5 ms |
| Tuổi thọ cơ | ≥ 10 triệu lần |
| Tuổi thọ điện | ≥ 600,000 lần |
Bảo vệ & vận hành
| Thông số | Giá trị |
|---|---|
| Quá tải | Cần cầu chì ngoài |
| Dòng khởi động | Gấp 3 lần tải |
| Loại tải | Ohmic, inductive |
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Điện áp UL/UP | DC 24 V |
| Dòng UL | 29 mA |
| Dòng UP | 25 mA |
| Công suất tiêu thụ | 1.2 W |
Cách ly điện
| Thông số | Giá trị |
|---|---|
| UP ↔ UL | DC 1200 V |
| Relay ↔ hệ thống | AC 3000 V |
| Channel 1 ↔ Channel 2 | AC 3000 V |
👉 Đảm bảo cách ly hoàn toàn giữa các kênh và hệ thống .
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~100 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
Theo sơ đồ trong datasheet (trang 1):
Mỗi kênh relay gồm:
- COM (Common)
- NO (Normally Open)
- NC (Normally Closed)
Khi relay hoạt động:
- COM ↔ NO đóng
- COM ↔ NC mở
Hai kênh hoàn toàn độc lập .
5. Lưu ý kỹ thuật quan trọng
⚠️ Bắt buộc dùng cầu chì
Datasheet yêu cầu:
👉 Phải lắp cầu chì bảo vệ ngoài cho kênh relay
⚠️ Tần số đóng cắt thấp
- Max: 6 lần/phút
👉 Không dùng cho:
- PWM
- Điều khiển nhanh
⚠️ Điện áp nguy hiểm
Module có thể điều khiển:
- AC 220V
- DC cao áp
👉 Phải:
- Lắp trong tủ điện
- Ngắt nguồn khi thao tác
6. Khả năng tích hợp
Module XI232302:
- Kết nối với XB Bus Coupler
- Giao tiếp EtherCAT
- Hoạt động trong ctrlX I/O
- Không cần cấu hình
7. Điều kiện vận hành
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 10% – 95% |
| Cấp bảo vệ | IP20 |
Module cần lắp trong tủ điện đạt chuẩn IP54 trở lên
8. Ứng dụng
XI232302 phù hợp cho:
- Điều khiển tải AC 220V
- Điều khiển tải công suất lớn hơn 1A
- Cách ly hệ điều khiển và tải
- Hệ thống công nghiệp nặng
9. Lợi ích kỹ thuật
- Relay 2A công suất cao
- Cách ly hoàn toàn hệ thống
- Hỗ trợ AC/DC đa điện áp
- Độ bền cao
- Tích hợp trong ctrlX AUTOMATION
10. Kết luận
XI232302 Relay Output Module là giải pháp điều khiển tải lớn với độ an toàn cao trong hệ ctrlX I/O. Với khả năng chịu dòng 2A và cách ly điện hoàn toàn, module phù hợp cho các ứng dụng công nghiệp yêu cầu độ tin cậy cao.
