1. Giới thiệu sản phẩm

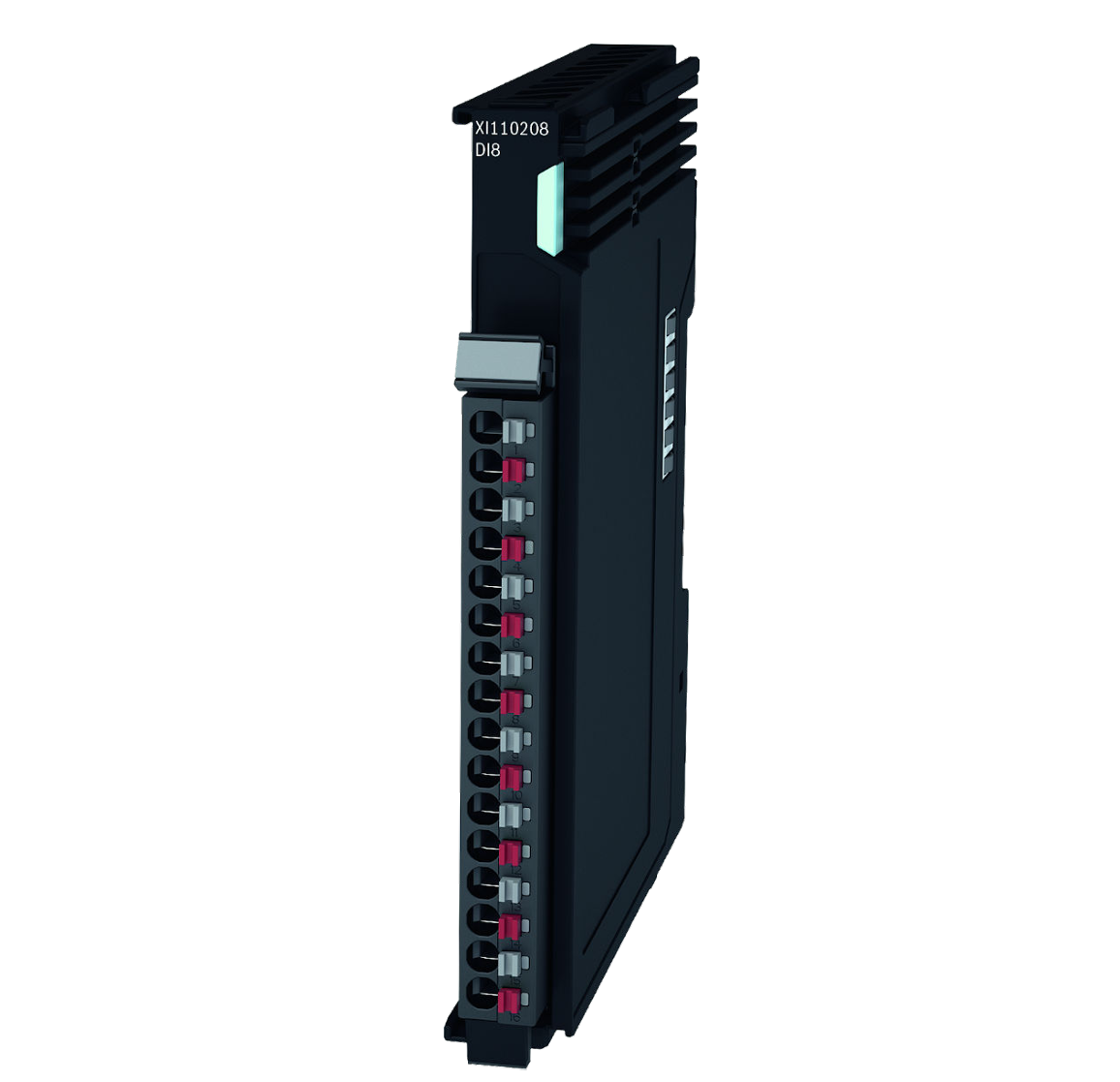

XI110208 (mã đặt hàng: R911406096) là Module Digital Input thuộc hệ ctrlX I/O (IP20) của Bosch Rexroth, được sử dụng để thu nhận tín hiệu số 24V trong hệ thống tự động hóa.
Module được thiết kế với 8 kênh input, sử dụng công nghệ kết nối 2-wire, cho phép vừa cấp nguồn vừa đọc tín hiệu từ cảm biến trên cùng hệ dây.
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI110208 có chức năng:
- Thu nhận tín hiệu ON/OFF từ cảm biến
- Truyền dữ liệu về bộ điều khiển thông qua EtherCAT
- Làm cầu nối giữa thiết bị hiện trường và hệ thống điều khiển
Module hoạt động trong trạm I/O và kết nối với controller thông qua bus nội bộ.
3. Đặc điểm kỹ thuật
Theo datasheet chính hãng :
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh input | 8 |
| Loại tín hiệu | Digital Input |
| Điện áp danh định | DC 24 V (19.2 – 30 V) |
| Dòng input | ~2.4 mA |
| Bộ lọc tín hiệu | 3 ms |
| Chuẩn tín hiệu | EN 61131-2, type 1/3 |
| Điện áp mức “0” | -3 V đến 5 V |
| Điện áp mức “1” | 11 V đến 30 V |
| Bit process image | 8 bit (1 byte) |
Kết nối & cấu trúc
| Thông số | Giá trị |
|---|---|
| Kiểu đấu nối | Push-in terminal |
| Công nghệ kết nối | 2-wire |
| Giao tiếp nội bộ | EtherCAT |
| Không cần cấu hình | Có |
Khả năng cấp nguồn output tích hợp
| Thông số | Giá trị |
|---|---|
| Output UOUT 24V mỗi kênh | 1 A |
| Tổng dòng UOUT | 2 A |
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Dòng UL | 30 mA |
| Dòng UP | 15 mA + dòng UOUT |
| Công suất tiêu thụ | 1.43 W |
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~100 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
XI110208 sử dụng công nghệ 2-wire với 8 kênh input, cho phép:
- Cấp nguồn 24V (UOUT) cho cảm biến
- Đồng thời đọc trạng thái tín hiệu input
- Giảm số lượng dây đấu nối trong hệ thống
Theo sơ đồ trong datasheet (trang 1), mỗi kênh input được kết hợp với nguồn UOUT để tạo thành một điểm kết nối cảm biến hoàn chỉnh.
Dữ liệu được xử lý dưới dạng 8 bit tương ứng 8 kênh input.
5. Khả năng tích hợp
Module XI110208:
- Kết nối với XB Bus Coupler
- Hoạt động trong hệ ctrlX I/O
- Giao tiếp qua EtherCAT
- Hỗ trợ mở rộng nhiều module theo chuỗi
Không yêu cầu cấu hình địa chỉ, giúp triển khai nhanh trong hệ thống.
6. Điều kiện vận hành
Theo tài liệu hãng :
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 5% – 95% |
| Cấp bảo vệ | IP20 |
| Độ cao tối đa | 5000 m |
Module cần lắp đặt trong tủ điện đạt tiêu chuẩn bảo vệ phù hợp (IP54 trở lên).
7. Ứng dụng
XI110208 phù hợp cho:
- Hệ thống cần số lượng input trung bình (8 kênh)
- Máy tự động hóa
- Tủ điều khiển phân tán
- Ứng dụng sử dụng cảm biến 24V với kết nối 2-wire
8. Lợi ích kỹ thuật
- Tích hợp cấp nguồn UOUT 24V cho cảm biến
- Giảm dây đấu nối nhờ công nghệ 2-wire
- Thiết kế gọn với 8 kênh
- Không cần cấu hình phức tạp
- Tích hợp hoàn toàn trong hệ ctrlX AUTOMATION
9. Kết luận
XI110208 Digital Input Module là giải pháp cân bằng giữa số lượng kênh và khả năng đấu nối đơn giản. Với 8 kênh và công nghệ 2-wire, module giúp tối ưu wiring và dễ dàng triển khai trong các hệ thống tự động hóa hiện đại.
