1. Giới thiệu sản phẩm

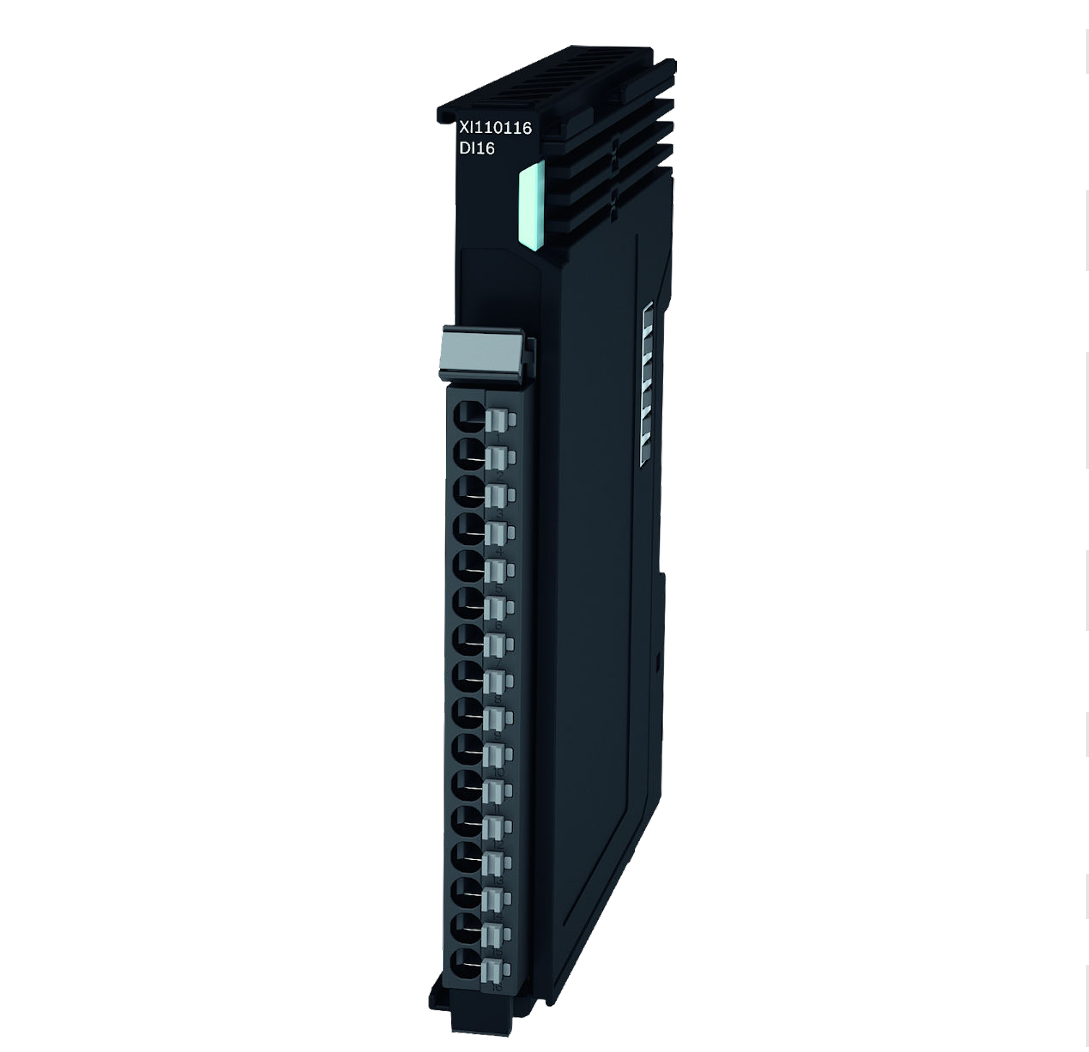

XI110116 (Mã đặt hàng: R911406097) là Module Digital Input thuộc hệ thống ctrlX I/O (IP20) của Bosch Rexroth, được sử dụng để thu nhận tín hiệu số 24V từ các thiết bị cảm biến trong hệ thống tự động hóa.
Module được thiết kế theo kiến trúc modular của ctrlX AUTOMATION, cho phép tích hợp linh hoạt vào trạm I/O và kết nối trực tiếp với bộ điều khiển như ctrlX CORE thông qua hệ thống bus nội bộ.
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI110116 đảm nhiệm:
- Thu nhận tín hiệu digital từ cảm biến (ON/OFF)
- Chuyển đổi tín hiệu thành dữ liệu xử lý trong hệ điều khiển
- Truyền dữ liệu thông qua giao tiếp nội bộ dựa trên EtherCAT
Module hoạt động như một điểm giao tiếp giữa thiết bị hiện trường và hệ thống điều khiển trung tâm.
3. Đặc điểm kỹ thuật
Theo datasheet chính hãng :
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh input | 16 |
| Loại tín hiệu | Digital Input |
| Điện áp danh định | DC 24 V (19.2 – 30 V) |
| Dòng input | ~2.4 mA |
| Bộ lọc tín hiệu | 3 ms |
| Chuẩn tín hiệu | EN 61131-2, type 1/3 |
| Điện áp mức “0” | -3 V đến 5 V |
| Điện áp mức “1” | 11 V đến 30 V |
| Bit process image | 16 bit (2 byte) |
Kết nối & cấu trúc
| Thông số | Giá trị |
|---|---|
| Kiểu đấu nối | Push-in terminal |
| Công nghệ kết nối | 1-wire |
| Giao tiếp nội bộ | EtherCAT |
| Không cần cấu hình | Có |
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Dòng UL | 30 mA |
| Dòng UP | 19 mA |
| Công suất tiêu thụ | 1.89 W |
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~100 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
Module XI110116 sử dụng kỹ thuật 1-wire với 16 kênh input, cho phép:
- Nhận tín hiệu ON/OFF từ cảm biến
- Hiển thị trạng thái qua LED từng kênh
- Truyền dữ liệu về controller thông qua bus hệ thống
Dữ liệu được xử lý dưới dạng 16 bit tương ứng 16 kênh, mỗi bit biểu diễn trạng thái của một input.
5. Khả năng tích hợp
XI110116 là một phần trong hệ sinh thái ctrlX AUTOMATION:
- Kết nối với XB Bus Coupler
- Làm việc trong trạm ctrlX I/O
- Giao tiếp với controller qua EtherCAT
- Mở rộng linh hoạt nhiều module theo chuỗi
Không yêu cầu cấu hình địa chỉ riêng, giúp triển khai nhanh trong hệ thống.
6. Điều kiện vận hành
Theo tài liệu hãng :
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 5% – 95% |
| Cấp bảo vệ | IP20 |
| Độ cao tối đa | 5000 m |
Module yêu cầu lắp đặt trong tủ điện (IP54 trở lên) để đảm bảo an toàn vận hành.
7. Ứng dụng
XI110116 được sử dụng trong các hệ thống:
- Máy tự động hóa
- Dây chuyền sản xuất
- Hệ thống điều khiển công nghiệp
- Thu thập tín hiệu từ cảm biến (limit switch, sensor ON/OFF)
8. Lợi ích kỹ thuật
- Thiết kế 16 kênh trên một module nhỏ gọn
- Tích hợp trực tiếp trong hệ ctrlX I/O
- Giảm dây đấu nối với công nghệ 1-wire
- Không cần cấu hình phức tạp
- Giao tiếp nhanh thông qua EtherCAT
9. Kết luận
XI110116 Digital Input Module là giải pháp thu thập tín hiệu số hiệu quả trong hệ ctrlX AUTOMATION. Với thiết kế modular, khả năng tích hợp cao và cấu hình đơn giản, module phù hợp cho các hệ thống tự động hóa hiện đại yêu cầu độ linh hoạt và hiệu suất cao.
