1. Giới thiệu sản phẩm

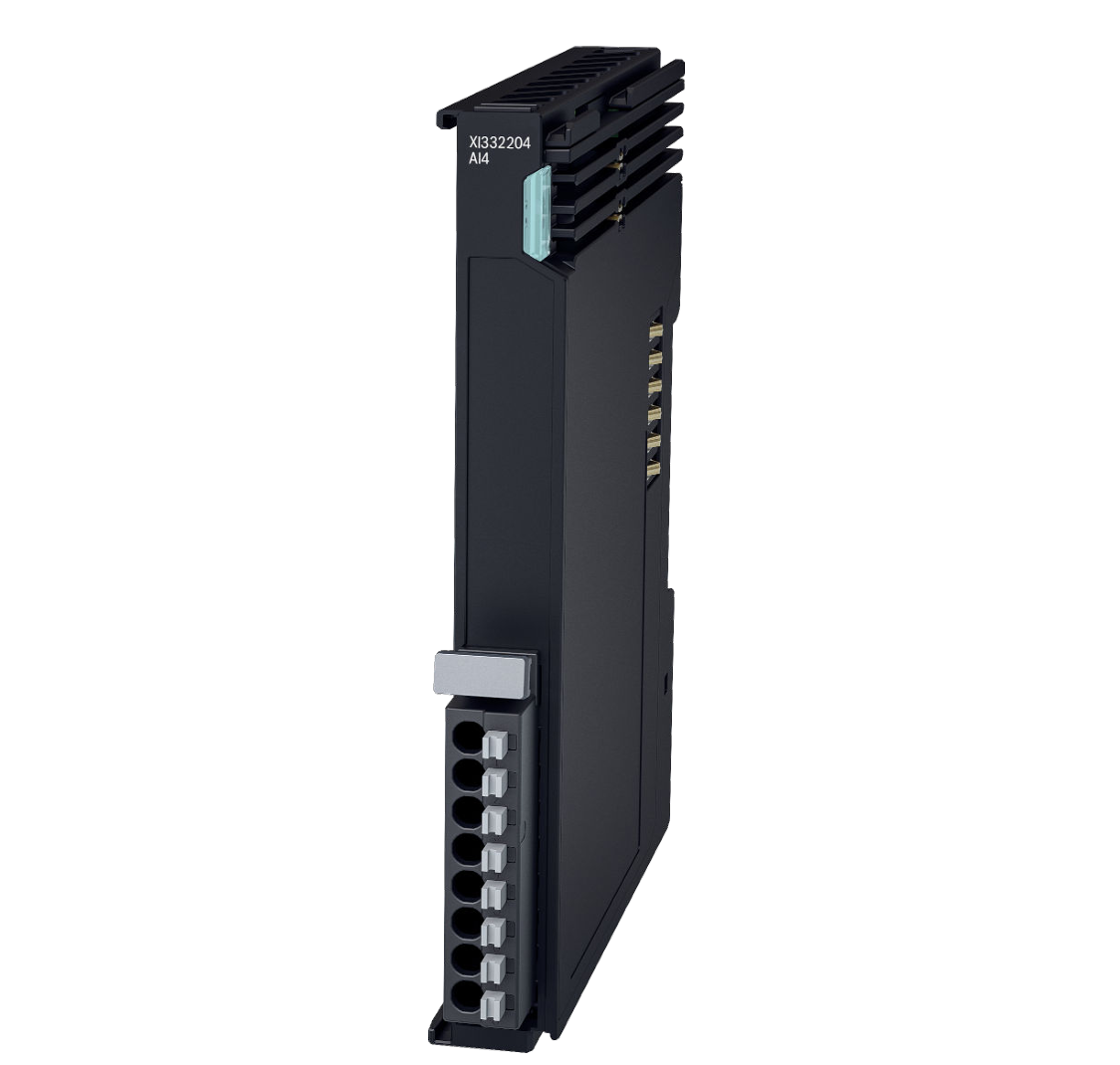

XI332204 (Part Number: R911406106) là module Analog Input thuộc hệ ctrlX I/O của Bosch Rexroth, dùng để đo tín hiệu dòng 0 → 20 mA từ các cảm biến công nghiệp.
Module có 4 kênh đầu vào dạng differential, tín hiệu được số hóa với độ phân giải 16-bit và truyền qua EtherCAT.
👉 Đây là module tiêu chuẩn cho:
- Pressure transmitter
- Flow sensor
- Level sensor
- Industrial analog loop
2. Tổng quan kỹ thuật
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh | 4 |
| Loại input | Differential |
| Dải đo | 0 → 20 mA |
| Độ phân giải | 16-bit |
| Thời gian chuyển đổi | 100 µs |
| Trở kháng đầu vào | <250 Ω |
👉 Theo datasheet trang 1
3. Độ chính xác & độ phân giải
| Thông số | Giá trị |
|---|---|
| Độ chính xác (typ.) | ±0.1% |
| Max | ±0.3% |
| 1 bit ADC | ~0.673 µA |
👉 Độ phân giải cực mịn → phù hợp đo sensor chính xác cao
4. Dữ liệu đọc thực tế (quan trọng)
Theo bảng trang 2:
| Dòng (mA) | Giá trị đọc |
|---|---|
| 20 mA | 20000 |
| 0 mA | 0 |
| 21.6 mA | 21600 (overrange) |
👉 Format: INT16 signed – đơn vị µA
👉 Không cần scale → dùng trực tiếp trong code
5. Range & giới hạn
- Dải hoạt động: 0 → 20 mA
- Có thể đọc tới ~108% (~21.6 mA)
- Giá trị âm (<0 mA) → bị clamp = 0
👉 Datasheet trang 2
6. Bộ lọc & xử lý tín hiệu
Hardware filter
- Low-pass: 15.7 kHz
Oversampling
- Lấy nhiều mẫu → trung bình
- Giảm nhiễu
👉 Config qua object F800:01
Pipeline xử lý (trang 2)
- Analog input
- ADC (oversampling)
- Filter
- Limit check
- Gain / Offset
- EtherCAT output
7. Tính năng nâng cao
User Scale (Gain & Offset)
Cho phép:
- Hiệu chỉnh sensor
- Scale giá trị theo yêu cầu
👉 Công thức tính được mô tả chi tiết trang 3
Limit Check
Mỗi kênh có:
- Limit 1
- Limit 2
→ So sánh realtime ngay trên module
8. Chẩn đoán lỗi
Các lỗi chính
| Lỗi | Code |
|---|---|
| Wire break | 2360 |
| Overrange | 8910 |
| Underrange | 8920 |
| Module error | 1000 |
👉 Theo trang 5
Lưu lịch sử lỗi
- Lưu 20 lỗi gần nhất
- Dạng ring buffer
9. LED trạng thái
LED module (trang 6)
- Green: RUN
- Red: lỗi
- Blue: boot
LED kênh
| Trạng thái | Ý nghĩa |
|---|---|
| Off | OK |
| Red | Overrange / Wire break |
10. Wiring & kết nối
Terminal
| Chân | Chức năng |
|---|---|
| AI1+ / AI1- | Channel 1 |
| AI2+ / AI2- | Channel 2 |
| AI3+ / AI3- | Channel 3 |
| AI4+ / AI4- | Channel 4 |
Kiểu kết nối
- Differential (chuẩn)
- Single-ended (nối – vào GND)
Ví dụ kết nối (trang 6)
- 2-wire sensor
- 3-wire sensor
- 4-wire sensor
👉 Datasheet có sơ đồ rất rõ
Lưu ý cực quan trọng
- Dùng cáp shield + twisted pair
- Nối shield xuống đất ngay khi vào tủ
- Tránh nhiễu EMC
👉 Datasheet nhấn mạnh mạnh phần này
11. Điện & bảo vệ
| Thông số | Giá trị |
|---|---|
| Nguồn | 24 V DC |
| Common mode | ±35 V |
| Công suất | ~1.8 W |
| Cách ly điện | ~1211 V |
12. Điều kiện môi trường
| Thông số | Giá trị |
|---|---|
| Nhiệt độ | -25 → +45°C |
| Lưu trữ | -40 → +70°C |
| Độ ẩm | 5 – 95% |
| Bảo vệ | IP20 |
👉 Lắp trong tủ ≥ IP54
13. Ứng dụng thực tế
XI332204 dùng cho:
- Hệ thống SCADA
- PLC / DCS
- Nhà máy sản xuất
- Đo áp suất, lưu lượng, mức
14. Ưu điểm nổi bật
- Chuẩn công nghiệp 0–20mA
- Chống nhiễu cực tốt
- Độ chính xác cao
- Có oversampling
- Có limit check
15. Kết luận
XI332204 là module Analog Input dòng điện tiêu chuẩn trong hệ ctrlX I/O, phù hợp với mọi hệ thống đo lường công nghiệp sử dụng loop 0–20mA. Với độ chính xác cao và khả năng xử lý tín hiệu mạnh, đây là lựa chọn rất ổn định cho hệ thống tự động hóa.
