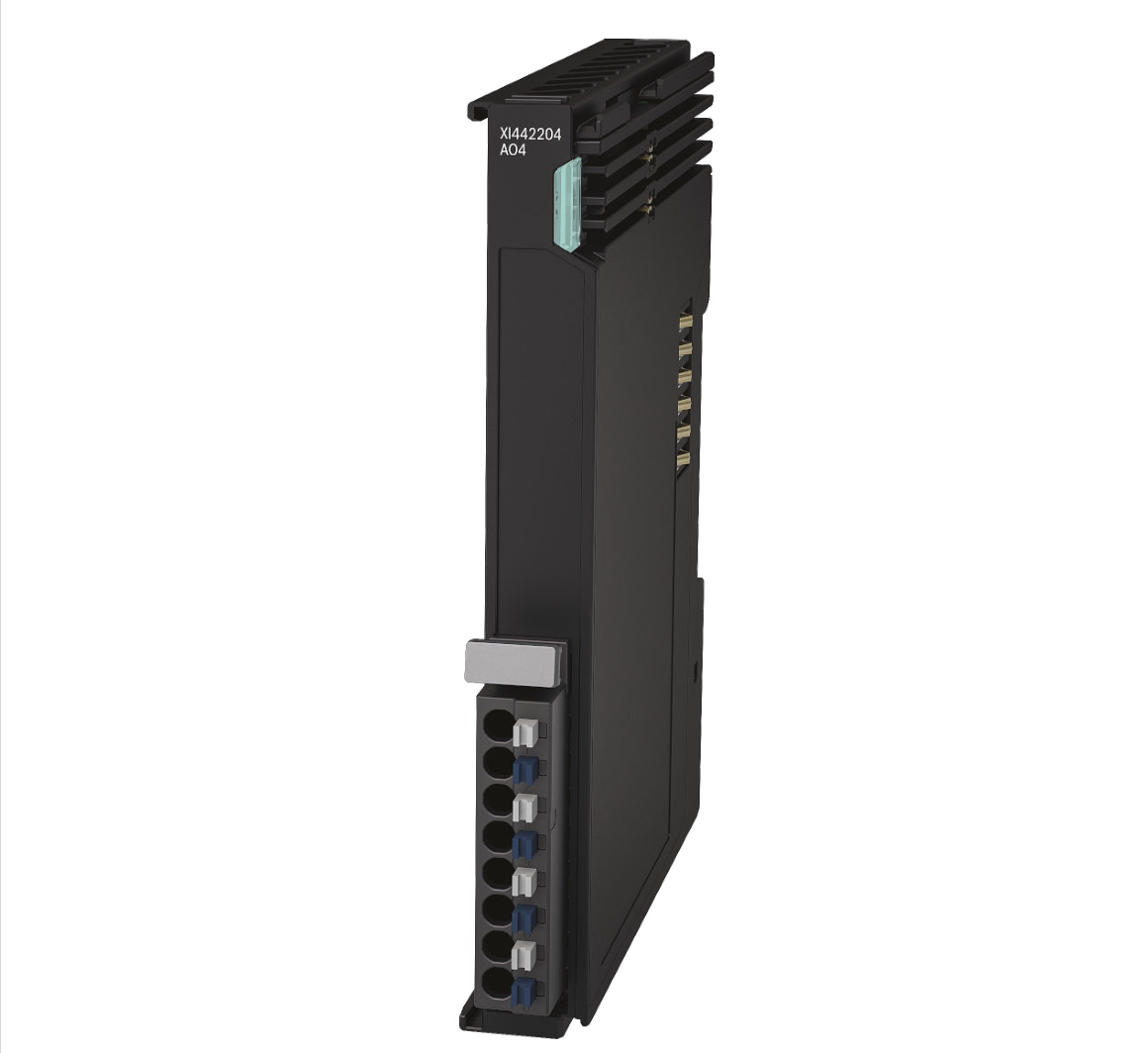

Giới thiệu XI442204 Analog Output Module
XI442204 là module analog output dòng điện thuộc hệ ctrlX I/O của Bosch Rexroth, dùng để xuất tín hiệu 4–20 mA trong các hệ thống điều khiển công nghiệp.
Module thực hiện chuyển đổi dữ liệu số từ controller thành tín hiệu dòng điện analog để điều khiển thiết bị như van, biến tần hoặc actuator.
Tín hiệu output được cách ly điện với hệ thống và đảm bảo độ ổn định cao trong môi trường công nghiệp .
Tổng quan hệ thống ctrlX I/O
Trong hệ ctrlX AUTOMATION, XI442204 hoạt động cùng:
- ctrlX CORE (bộ điều khiển trung tâm)
- ctrlX DRIVE (hệ truyền động)
- ctrlX I/O (module tín hiệu)
Chức năng chính:
- Xuất tín hiệu analog dòng điện
- Giao tiếp EtherCAT
- Đồng bộ dữ liệu theo chu kỳ realtime
Module truyền dữ liệu trực tiếp qua EtherCAT và cập nhật theo chu kỳ 250 µs .
Đặc điểm kỹ thuật
Bảng thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 4 kênh |
| Loại tín hiệu | 4…20 mA |
| Độ phân giải | 16-bit |
| Tải đầu ra | ≤ 500 Ω |
| Chu kỳ cập nhật | 250 µs |
| Độ chính xác | ±0.1% typ, ±0.25% max |
| Bảo vệ quá tải | Có |
Bảng nguồn cấp & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Điện áp danh định | 24 VDC (19.2…30 V) |
| Dòng tiêu thụ UL | max 40 mA |
| Dòng tiêu thụ UP | max 80 mA |
| Công suất tiêu thụ | 2.25 W |
Bảng cơ khí & lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | 100 g |
| Kiểu kết nối | Push-in terminal |
| Lắp đặt | DIN rail |
| Cấp bảo vệ | IP20 |
Xử lý tín hiệu & nguyên lý hoạt động
Quy trình xử lý tín hiệu:
- Nhận dữ liệu từ EtherCAT
- Áp dụng User Scale (gain / offset)
- Giới hạn dải tín hiệu
- Chuyển đổi D/A
- Xuất tín hiệu dòng
Dữ liệu output được truyền dưới dạng µA – signed int16, tương ứng trực tiếp với dòng thực tế .
Bảng dữ liệu process
| Thành phần | Mô tả |
|---|---|
| Output data | 4 kênh INT (Channel 1 → 4) |
| Input data | Trạng thái + chẩn đoán |
| Mapping | Standard / Compact |
Chẩn đoán & bảo vệ
Bảng chức năng chẩn đoán
| Chức năng | Mô tả |
|---|---|
| Wire break | Phát hiện đứt dây |
| Overcurrent | Quá dòng |
| Over/Under range | Vượt ngưỡng tín hiệu |
| EtherCAT diagnostics | Chẩn đoán qua CoE |
| LED trạng thái | Hiển thị trạng thái module |
Khả năng tích hợp & mở rộng
XI442204 được thiết kế để tích hợp trực tiếp:
- Giao tiếp EtherCAT
- Kết nối ctrlX CORE
- Cấu hình qua ctrlX Works
- Parameter từng kênh
Module không cần cấu hình địa chỉ thủ công, giúp triển khai nhanh hệ thống .
Ứng dụng
Module phù hợp cho:
- Điều khiển van tuyến tính
- Điều khiển biến tần
- Hệ thống SCADA / PLC
- Điều khiển actuator analog
Lợi ích kỹ thuật
- Độ phân giải cao 16-bit
- Tốc độ xử lý nhanh 250 µs
- Cách ly điện an toàn
- Giao tiếp EtherCAT realtime
- Linh hoạt cấu hình từng kênh
Kết luận
XI442204 là module analog output 4 kênh 4–20 mA thuộc hệ ctrlX I/O, cung cấp độ chính xác cao, khả năng xử lý nhanh và tích hợp mạnh mẽ trong hệ thống tự động hóa hiện đại.
Đây là giải pháp tối ưu cho các ứng dụng điều khiển analog yêu cầu độ ổn định, chính xác và khả năng mở rộng.
