1. Giới thiệu sản phẩm

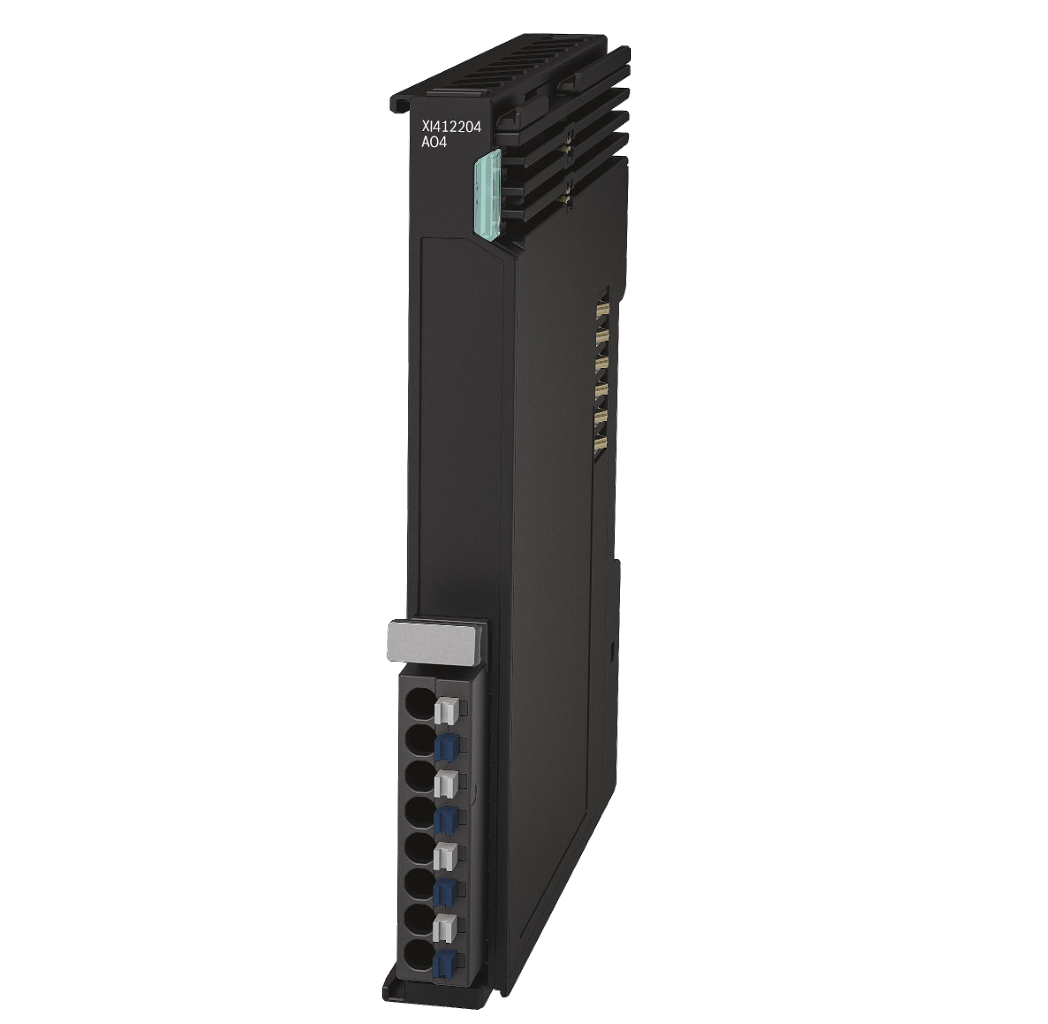

XI412204 là module Analog Output 4 kênh thuộc hệ ctrlX I/O, chuyên dùng để xuất tín hiệu điện áp 0 → 10V với độ chính xác cao.
- 4 kênh AO độc lập
- Độ phân giải 16-bit
- Cách ly tín hiệu với hệ thống
👉 Theo mô tả trang 1
2. Thông tin đặt hàng
| Model | Part Number | Mô tả |
|---|---|---|
| XI412204 | R911406116 | Analog output module 0–10V |
3. Thông số kỹ thuật chính
🔌 Tổng quan
| Thông số | Giá trị |
|---|---|
| Số kênh | 4 AO |
| Tín hiệu output | 0 → 10 V |
| Độ phân giải | 16 bit |
| Độ chính xác | ±0.1% |
| Tải | ≥ 5 kΩ |
👉 Trang 1
⚡ Nguồn
| Thông số | Giá trị |
|---|---|
| Điện áp | 24V DC |
| Dòng UL | max 40 mA |
| Dòng UP | max 55 mA |
| Công suất | ~2.45 W |
⚡ Hiệu năng
| Thông số | Giá trị |
|---|---|
| Update time | 250 µs |
| Output data | 8 bytes |
| Input data | 2 – 10 bytes |
👉 Trang 1
4. Nguyên lý hoạt động
📊 Theo sơ đồ trang 2:
EtherCAT → User Scale → Limit → DAC → Output
- Nhận dữ liệu từ EtherCAT
- Scale (Gain + Offset)
- Giới hạn dải
- Convert D/A → xuất điện áp
👉 Mô tả chi tiết trang 2
5. Định dạng dữ liệu
- Kiểu dữ liệu: INT16 (signed)
- Đơn vị: mV
| Value | Voltage |
|---|---|
| 10000 | 10V |
| 0 | 0V |
👉 1 step ≈ 366 µV
6. Tính năng nâng cao
🔹 User Scale (cực mạnh)
Cho phép:
- Scale tín hiệu
- Offset tín hiệu
- Mapping dải analog
👉 Ví dụ trang 3:
- Input: -10 → +10V
- Output: -3 → +8V
→ Module tự tính toán gain + offset
🔹 Output Limit
- Giới hạn ~10.8V
- Tránh vượt dải gây lỗi thiết bị
🔹 Substitute Value
- Default: 0V
- Dùng khi lỗi hoặc mất EtherCAT
7. Process Data (rất quan trọng)
Output
| Word | Nội dung |
|---|---|
| Word 1 | Channel 1 |
| Word 2 | Channel 2 |
| Word 3 | Channel 3 |
| Word 4 | Channel 4 |
👉 Trang 4
Diagnostic
| Trạng thái | Ý nghĩa |
|---|---|
| Overcurrent | Quá dòng |
| Range limit | Vượt dải |
| Error | Lỗi hệ thống |
8. Chẩn đoán lỗi
| Code | Mô tả |
|---|---|
| 2310 | Overcurrent |
| 2360 | Wire break |
| 3400 | Mất nguồn UP |
| 8910 | Overrange |
| 8920 | Underrange |
👉 Trang 5
9. Kết nối (quan trọng)
🔌 Terminal
| Chân | Chức năng |
|---|---|
| 1 | AO1 |
| 2 | GND1 |
| 3 | AO2 |
| 4 | GND2 |
| 5 | AO3 |
| 6 | GND3 |
| 7 | AO4 |
| 8 | GND4 |
👉 Trang 5
⚠️ Lưu ý
- GND chỉ làm reference
- Không cấp nguồn tải qua GND này
- Dùng cáp shielded twisted pair
10. Điều kiện môi trường
| Thông số | Giá trị |
|---|---|
| Nhiệt độ | -25 → +45°C |
| Độ ẩm | 5 – 95% |
| IP | IP20 |
👉 Trang 2
11. Ưu điểm nổi bật
- 4 kênh → tiết kiệm slot I/O
- Độ phân giải cao (16-bit)
- Update nhanh (250µs)
- Có scaling + offset
- Chẩn đoán đầy đủ EtherCAT
12. Ứng dụng
- Điều khiển biến tần (0–10V)
- Điều khiển van analog
- PLC → actuator analog
- Hệ thống tự động hóa
13. So sánh nhanh (rất hay dùng)
| Model | Kênh | Công suất |
|---|---|---|
| XI412202 | 2 AO | 1.95 W |
| XI412204 | 4 AO | 2.45 W |
👉 XI412204 phù hợp hệ thống nhiều tín hiệu analog hơn
14. Kết luận
XI412204 là lựa chọn tối ưu khi cần nhiều kênh analog output trong hệ ctrlX, vẫn giữ độ chính xác cao và khả năng xử lý realtime.
