1. Giới thiệu sản phẩm

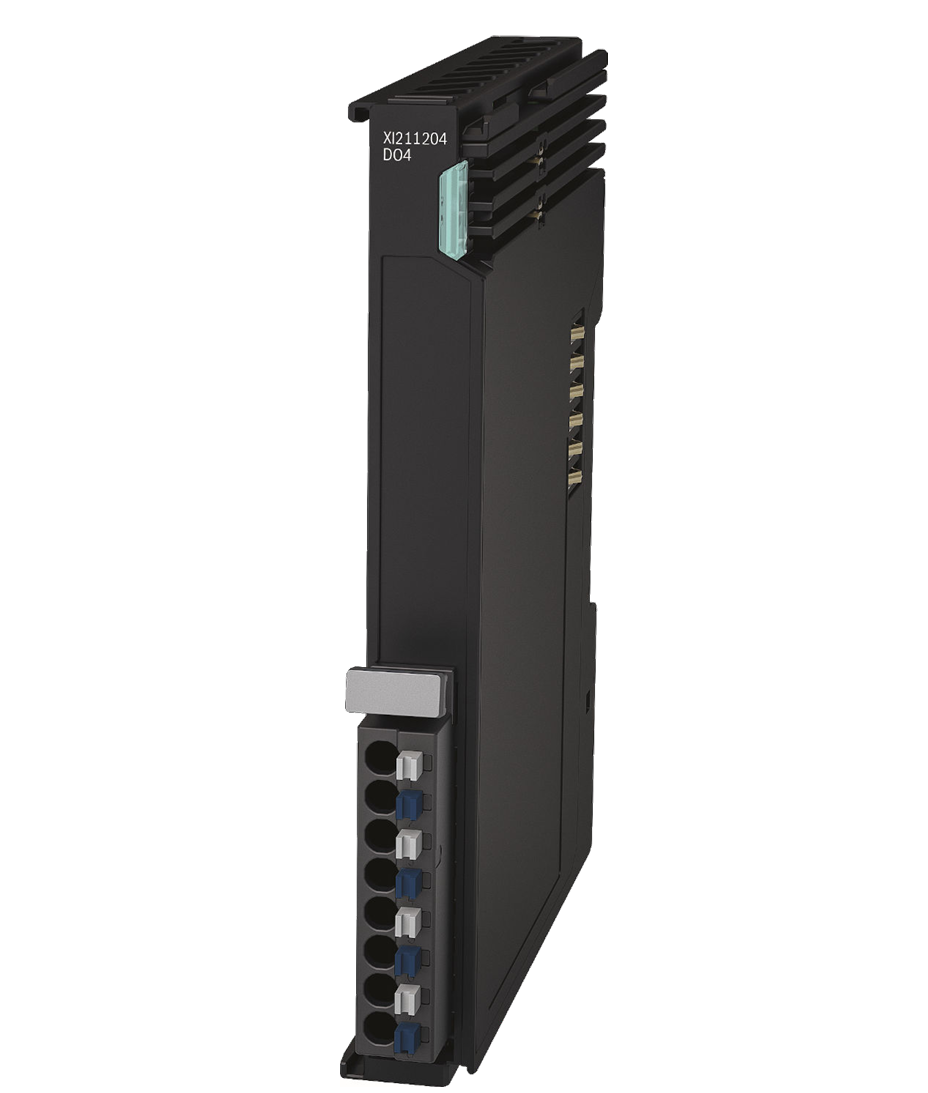

XI211204 (mã đặt hàng: R911417208) là module Digital Output thuộc hệ ctrlX I/O (IP20) của Bosch Rexroth, được sử dụng để xuất tín hiệu điều khiển nhị phân 24V trong hệ thống tự động hóa.
Module được thiết kế với 4 kênh output, sử dụng công nghệ kết nối 2-wire, phù hợp cho các ứng dụng điều khiển ON/OFF trong tủ điện công nghiệp.
Theo mô tả trong datasheet, module dùng để xuất tín hiệu điều khiển 24V trong một trạm ctrlX I/O .
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI211204 đảm nhiệm:
- Xuất tín hiệu digital ON/OFF
- Điều khiển thiết bị chấp hành (relay, van, actuator)
- Giao tiếp với controller thông qua EtherCAT
Nguồn output được cấp từ nguồn UP 24V của hệ thống .
3. Đặc điểm kỹ thuật
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 4 |
| Loại tín hiệu | Digital Output |
| Điện áp danh định | DC 24 V (19.2 – 30 V) |
| Công nghệ kết nối | 2-wire |
| Kiểu đấu nối | Push-in |
| Bit process image | 4 bit |
| Cấu hình | Không cần |
Đặc tính output
| Thông số | Giá trị |
|---|---|
| Dòng output tối đa | 0.5 A / kênh |
| Tổng dòng | 2 A |
| Tải danh định | 12 W (48 Ω) |
| Tải tối thiểu | 10 kΩ |
Đặc tính chuyển mạch
| Thông số | Giá trị |
|---|---|
| Thời gian lên (TRise) | ~16.4 – 17.4 µs |
| Thời gian xuống (TFall) | ~22.4 – 450 µs |
| Năng lượng ngắt tải cảm | 150 mJ |
👉 Các giá trị này thay đổi theo tải (no load → tải danh định) .
Bảo vệ & vận hành
| Thông số | Giá trị |
|---|---|
| Bảo vệ quá tải | Ngắt từng kênh + tự khởi động lại |
| Chống điện áp hồi tiếp | Không (cần bảo vệ ngoài) |
👉 Datasheet ghi rõ: không chịu được điện áp hồi tiếp, cần biện pháp bảo vệ ngoài .
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Dòng UL | 30 mA |
| Dòng UP | 15 mA + tải |
| Công suất tiêu thụ | ~1 W |
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~90 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
Theo sơ đồ trong datasheet (trang 2):
- Module nhận dữ liệu từ controller qua EtherCAT
- Mỗi bit điều khiển tương ứng 1 kênh output
- Output được cấp nguồn từ UP 24V
Cấu trúc gồm:
- Bus hệ thống
- Vi điều khiển (µC)
- 4 kênh DO độc lập
5. Lưu ý khi sử dụng
⚠️ Tải cảm (inductive load)
Khi điều khiển:
- Relay
- Cuộn coil
- Van điện từ
👉 Phải dùng mạch diode chống ngược (freewheeling)
Nếu không:
- Gây điện áp ngược
- Hỏng module
Datasheet nhấn mạnh điều này trong phần “Switching off inductive loads” .
⚠️ GND kênh
Theo bảng chân (trang 3):
- GND mỗi kênh chỉ dùng làm reference
- Không dùng làm GND nguồn hệ thống
6. Khả năng tích hợp
Module XI211204:
- Kết nối với XB Bus Coupler
- Hoạt động trong trạm ctrlX I/O
- Giao tiếp EtherCAT
- Không cần cấu hình địa chỉ
7. Điều kiện vận hành
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 10% – 95% |
| Cấp bảo vệ | IP20 |
| Độ cao tối đa | 5000 m |
Module cần lắp trong tủ điện đạt IP54 trở lên .
8. Ứng dụng
XI211204 phù hợp cho:
- Điều khiển relay / contactor
- Điều khiển van điện từ
- Hệ thống tự động hóa công nghiệp
- Tủ điều khiển nhỏ (4 output)
9. Lợi ích kỹ thuật
- Thiết kế 4 kênh nhỏ gọn
- Công nghệ 2-wire giảm dây đấu nối
- Bảo vệ quá tải từng kênh
- Tích hợp hoàn toàn trong ctrlX AUTOMATION
10. Kết luận
XI211204 Digital Output Module là giải pháp điều khiển tín hiệu số hiệu quả cho các hệ thống nhỏ và trung bình. Với thiết kế đơn giản và khả năng tích hợp cao, module giúp triển khai hệ thống nhanh chóng và ổn định.
