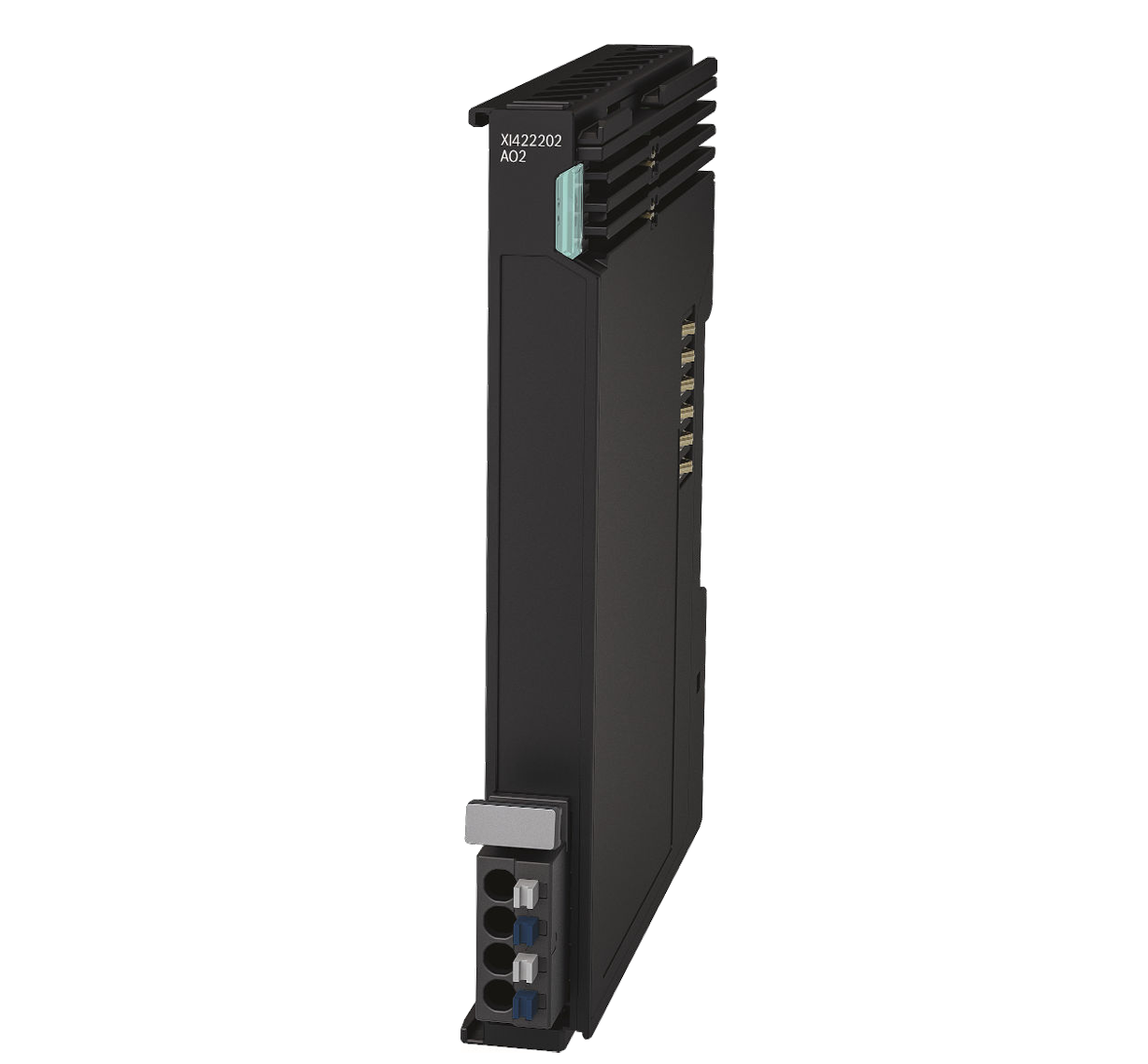

Giới thiệu XI442202 Analog Output Module
XI442202 là module analog output thuộc hệ ctrlX I/O của Bosch Rexroth, dùng để xuất tín hiệu điện áp trong dải ±10 V phục vụ điều khiển thiết bị trường trong hệ thống tự động hóa.
Module thực hiện chuyển đổi dữ liệu số từ controller sang tín hiệu analog thông qua quá trình D/A, cho phép điều khiển chính xác các thiết bị như biến tần, van điều khiển hoặc hệ thống truyền động.
Trong hệ ctrlX AUTOMATION, module đóng vai trò là tầng xuất tín hiệu (output layer), kết nối với controller thông qua EtherCAT và hoạt động theo chu kỳ đồng bộ của hệ thống .
Tổng quan hệ thống ctrlX I/O
Trong kiến trúc ctrlX AUTOMATION, XI442202 hoạt động cùng:
- ctrlX CORE (bộ điều khiển trung tâm)
- ctrlX DRIVE (hệ truyền động)
- ctrlX I/O (thu thập & xuất tín hiệu)
Vai trò của module:
- Xuất tín hiệu analog điện áp từ dữ liệu process
- Giao tiếp với controller qua EtherCAT
- Đồng bộ dữ liệu theo chu kỳ bus
Dữ liệu được truyền trực tiếp từ controller xuống module và cập nhật theo chu kỳ EtherCAT, đảm bảo tính realtime trong điều khiển .
Đặc điểm kỹ thuật
Bảng thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 2 kênh |
| Loại tín hiệu | -10 V đến +10 V |
| Độ phân giải | 16-bit |
| Tải đầu ra | ≥ 5 kΩ |
| Chu kỳ cập nhật | 250 µs |
| Độ chính xác | ±0.1% typ, ±0.25% max |
| Bảo vệ quá tải | Có |
Bảng nguồn cấp & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Điện áp danh định | 24 VDC (19.2…30 V) |
| Dòng tiêu thụ UL | max 40 mA |
| Dòng tiêu thụ UP | max 55 mA |
| Công suất tiêu thụ | 1.95 W |
Bảng cơ khí & lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | 95 g |
| Kiểu kết nối | Push-in terminal |
| Lắp đặt | Thanh DIN rail |
| Cấp bảo vệ | IP20 |
Xử lý tín hiệu & nguyên lý hoạt động
Module thực hiện xử lý tín hiệu theo các bước:
- Nhận dữ liệu từ EtherCAT
- Áp dụng hiệu chỉnh (gain / offset)
- Giới hạn dải tín hiệu
- Chuyển đổi D/A
- Xuất tín hiệu điện áp
Dữ liệu process được truyền dưới dạng giá trị điện áp chuẩn hóa (mV) dạng signed int16, tương ứng trực tiếp với giá trị output thực tế .
Bảng dữ liệu process
| Thành phần | Mô tả |
|---|---|
| Output data | 2 kênh INT (Channel 1, 2) |
| Input data | Trạng thái + chẩn đoán |
| Mapping | Standard / Compact |
Chẩn đoán & bảo vệ
Bảng chức năng chẩn đoán
| Chức năng | Mô tả |
|---|---|
| Overcurrent | Phát hiện quá dòng |
| Range limit | Cảnh báo vượt ngưỡng tín hiệu |
| EtherCAT diagnostics | Chẩn đoán qua CoE |
| LED trạng thái | Hiển thị trạng thái module |
Khả năng tích hợp & mở rộng
XI442202 được thiết kế để tích hợp trực tiếp trong hệ ctrlX I/O:
- Giao tiếp EtherCAT tiêu chuẩn
- Kết nối trực tiếp với ctrlX CORE
- Cấu hình thông qua ctrlX Works
- Parameter hóa độc lập từng kênh
Module không yêu cầu thiết lập địa chỉ thủ công, giúp giảm thời gian triển khai hệ thống .
Ứng dụng
Module phù hợp cho:
- Điều khiển biến tần qua tín hiệu điện áp
- Điều khiển van tuyến tính
- Hệ thống điều khiển quá trình
- Điều khiển actuator analog
Lợi ích kỹ thuật
- Độ phân giải 16-bit cho độ chính xác cao
- Chu kỳ cập nhật nhanh 250 µs
- Cách ly điện giúp tăng độ ổn định
- Giao tiếp EtherCAT realtime
- Cấu hình linh hoạt từng kênh
Kết luận
XI442202 là module analog output điện áp thuộc hệ ctrlX I/O, cung cấp 2 kênh tín hiệu ±10 V với độ chính xác cao và khả năng tích hợp EtherCAT mạnh mẽ.
Đây là giải pháp phù hợp cho các hệ thống tự động hóa yêu cầu điều khiển analog ổn định, đồng bộ và dễ mở rộng.
