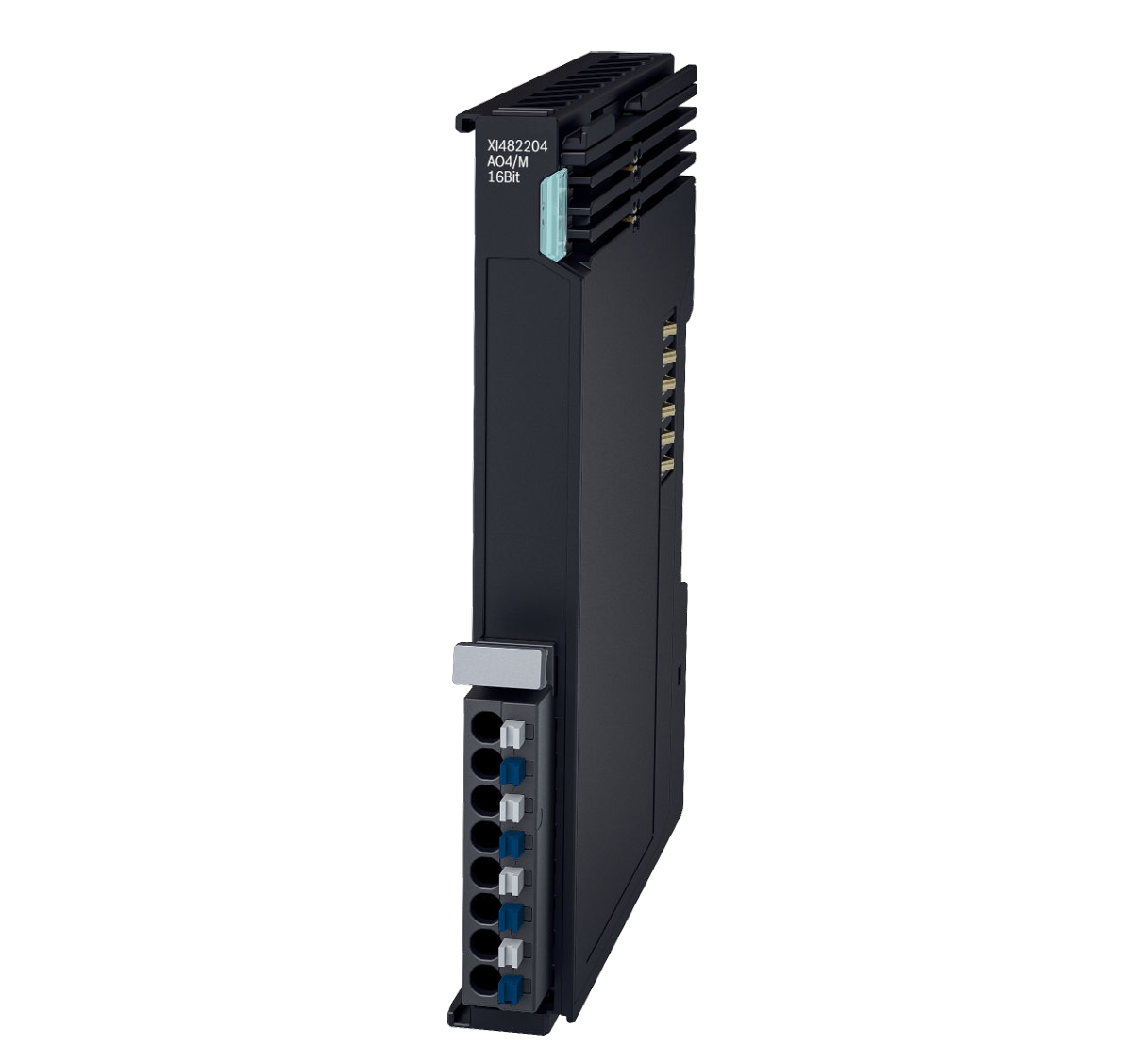

Giới thiệu XI482204 Analog Output Module
XI482204 là module analog output đa dải thuộc hệ ctrlX I/O của Bosch Rexroth, cho phép xuất cả tín hiệu điện áp và dòng điện trên cùng một thiết bị.
Module hỗ trợ cấu hình từng kênh độc lập, giúp linh hoạt trong nhiều ứng dụng khác nhau từ điều khiển điện áp đến điều khiển dòng .
Đặc điểm nổi bật
- Hỗ trợ nhiều dải tín hiệu: 0–10V, ±10V, 0–20 mA, 4–20 mA
- Cấu hình từng kênh độc lập
- Độ phân giải cao 16-bit
- Cách ly điện an toàn
- Giao tiếp EtherCAT realtime
- Tốc độ cập nhật nhanh 250 µs
Thông số kỹ thuật
Bảng thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 4 kênh |
| Dải tín hiệu | 0–10V / ±10V / 0–20 mA / 4–20 mA |
| Độ phân giải | 16-bit |
| Tải điện áp | ≥ 5 kΩ |
| Tải dòng | ≤ 500 Ω |
| Chu kỳ cập nhật | 250 µs |
| Độ chính xác | ±0.1% typ, ±0.25% max |
Bảng nguồn cấp & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Điện áp | 24 VDC (19.2–30 V) |
| Dòng UL | ≤ 40 mA |
| Dòng UP | ≤ 80 mA |
| Công suất | 2.1 W |
Bảng cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | 100 g |
| Kiểu kết nối | Push-in |
| Lắp đặt | DIN rail |
| Cấp bảo vệ | IP20 |
Nguyên lý hoạt động
Theo sơ đồ xử lý trên page 2, tín hiệu được xử lý qua các bước:
- Nhận dữ liệu từ EtherCAT
- Điều chỉnh Gain / Offset
- Giới hạn dải output
- Chuyển đổi D/A
- Xuất tín hiệu analog
Chế độ tín hiệu linh hoạt
XI482204 hỗ trợ 4 chế độ output:
| Mode | Mô tả |
|---|---|
| 0 | 0…10 V |
| 1 | -10…10 V |
| 2 | 0…20 mA |
| 3 | 4…20 mA |
Có thể cấu hình riêng từng kênh thông qua CoE object hoặc process data .
Dữ liệu Process
Output data
| Kênh | Kiểu dữ liệu | Mô tả |
|---|---|---|
| CH1–CH4 | INT16 | Giá trị điện áp (mV) hoặc dòng (µA) |
Input data (diagnostic)
| Chức năng | Mô tả |
|---|---|
| Overload | Quá tải / đứt dây |
| Range limit | Vượt dải tín hiệu |
| Device status | Trạng thái module |
Chẩn đoán & bảo vệ
Module tích hợp nhiều cơ chế bảo vệ:
- Phát hiện quá tải (Overload)
- Phát hiện vượt ngưỡng
- Chẩn đoán EtherCAT (CoE)
- Lưu lịch sử lỗi (20 bản ghi)
- LED trạng thái module
Ứng dụng thực tế
XI482204 phù hợp với:
- Điều khiển biến tần
- Điều khiển van analog
- Điều khiển actuator đa chuẩn
- Hệ thống PLC – SCADA
- Tự động hóa nhà máy
Ưu điểm nổi bật
- 1 module dùng cho cả Voltage & Current
- Linh hoạt cấu hình từng kênh
- Tích hợp EtherCAT tốc độ cao
- Độ chính xác cao, ổn định
- Giảm chi phí phần cứng
Kết luận
XI482204 là module analog output đa dải mạnh mẽ trong hệ ctrlX I/O, phù hợp cho các hệ thống cần linh hoạt tín hiệu và hiệu suất cao.
Với khả năng cấu hình từng kênh, hỗ trợ nhiều chuẩn tín hiệu và độ chính xác cao, đây là lựa chọn tối ưu cho các hệ thống tự động hóa hiện đại.
