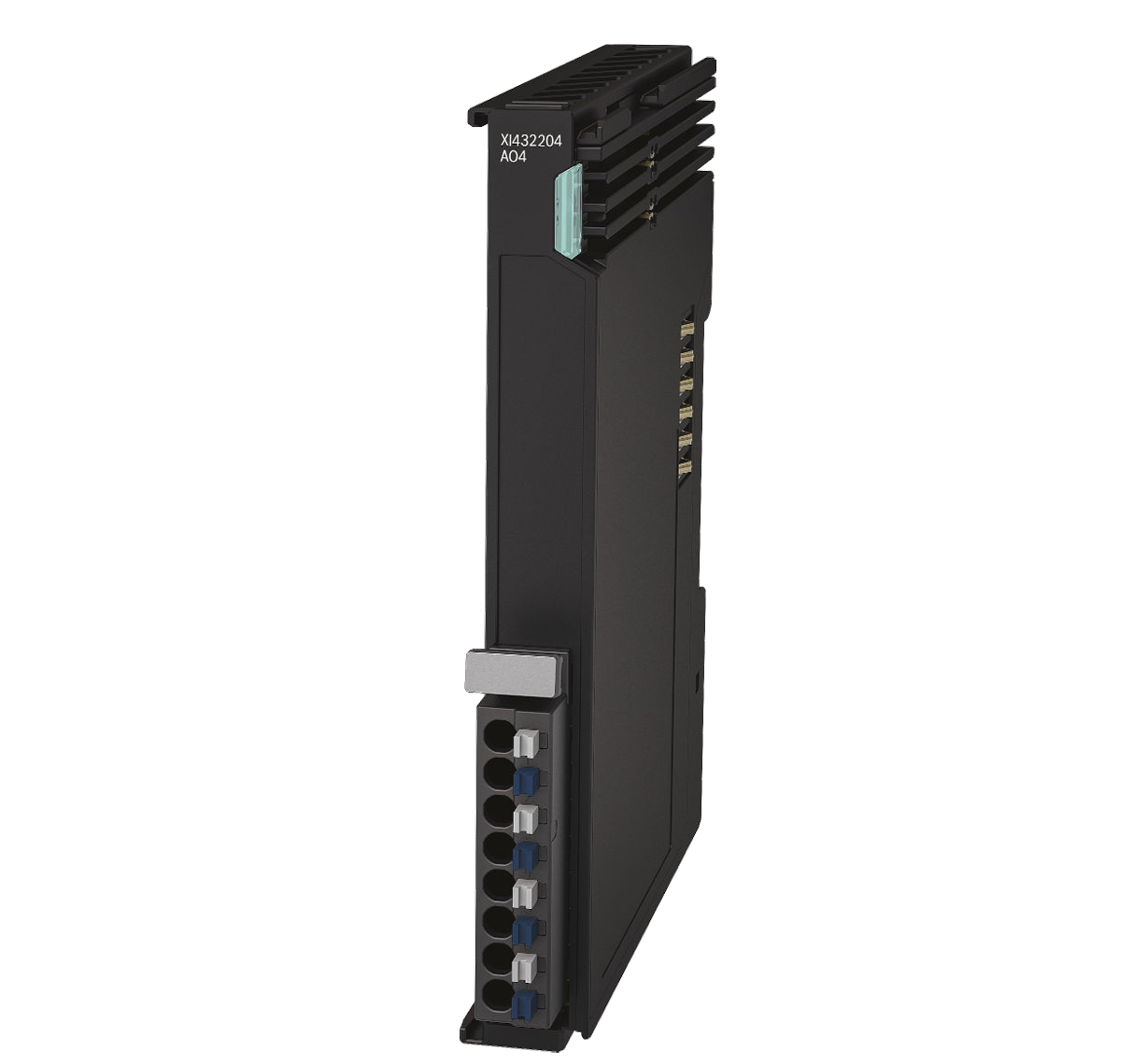

Giới thiệu XI432204 Analog Output Module
XI432204 là module analog output thuộc hệ thống ctrlX I/O của Bosch Rexroth, dùng để tạo tín hiệu dòng 0–20 mA trong các hệ thống điều khiển công nghiệp.
Module chuyển đổi dữ liệu số từ controller sang tín hiệu analog để điều khiển thiết bị như biến tần, van điều khiển hoặc các thiết bị đo lường.
Trong hệ ctrlX AUTOMATION, module hoạt động như một thành phần trong trạm I/O, giao tiếp với controller thông qua EtherCAT và xuất tín hiệu theo chu kỳ hệ thống .
Tổng quan hệ thống ctrlX I/O
XI432204 nằm trong tầng I/O và kết nối với:
- ctrlX CORE (controller)
- ctrlX DRIVE (truyền động)
- ctrlX I/O (mở rộng tín hiệu)
Chức năng chính:
- Xuất tín hiệu analog từ dữ liệu process
- Giao tiếp EtherCAT
- Đồng bộ dữ liệu theo chu kỳ hệ thống
Đặc điểm kỹ thuật
Bảng thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 4 kênh |
| Loại tín hiệu | 0…20 mA |
| Độ phân giải | 16-bit |
| Tải đầu ra | ≤ 500 Ω |
| Chu kỳ cập nhật | 250 µs |
| Độ chính xác | ±0.1% typ, ±0.25% max |
| Bảo vệ quá tải | Có |
Bảng nguồn cấp & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Điện áp danh định | 24 VDC (19.2…30 V) |
| Dòng tiêu thụ UL | max 40 mA |
| Dòng tiêu thụ UP | max 80 mA |
| Công suất tiêu thụ | 2.25 W |
Bảng cơ khí & lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | 100 g |
| Kiểu kết nối | Push-in terminal |
| Lắp đặt | Thanh DIN rail |
| Cấp bảo vệ | IP20 |
Xử lý tín hiệu & truyền thông
Nguyên lý hoạt động
Quá trình xử lý tín hiệu gồm:
- Nhận dữ liệu từ EtherCAT
- Áp dụng gain / offset (User Scale)
- Giới hạn dải tín hiệu
- Chuyển đổi D/A
- Xuất tín hiệu dòng
Dữ liệu được truyền dưới dạng giá trị µA kiểu signed int16 và tương ứng trực tiếp với dòng output thực tế .
Bảng dữ liệu process
| Thành phần | Mô tả |
|---|---|
| Output data | 4 kênh INT (Channel 1 → 4) |
| Input data | Trạng thái + chẩn đoán |
| Mapping | Standard / Compact |
Chẩn đoán & bảo vệ
Bảng chức năng chẩn đoán
| Chức năng | Mô tả |
|---|---|
| Wire break | Phát hiện đứt dây |
| Overcurrent | Quá dòng |
| Over/Under range | Vượt ngưỡng tín hiệu |
| EtherCAT diagnostics | Chẩn đoán qua CoE |
| LED trạng thái | Hiển thị trạng thái module |
Khả năng tích hợp & mở rộng
XI432204 tích hợp trực tiếp trong hệ ctrlX I/O:
- Giao tiếp EtherCAT tiêu chuẩn
- Kết nối với controller ctrlX CORE
- Cấu hình qua ctrlX Works
- Hỗ trợ parameterization từng kênh
Module không yêu cầu cấu hình địa chỉ thủ công, giúp triển khai nhanh trong hệ thống .
Ứng dụng
Module phù hợp cho các ứng dụng:
- Điều khiển van tuyến tính
- Điều khiển biến tần bằng tín hiệu analog
- Hệ thống điều khiển quá trình (process control)
- Điều khiển actuator sử dụng tín hiệu dòng
Lợi ích kỹ thuật
- Độ phân giải cao 16-bit giúp điều khiển chính xác
- Cập nhật nhanh (250 µs) phù hợp hệ realtime
- Cách ly điện giúp tăng độ ổn định hệ thống
- Tích hợp EtherCAT giúp đồng bộ toàn hệ thống
- Cấu hình linh hoạt từng kênh (gain/offset)
Kết luận
XI432204 là module analog output chuyên dụng trong hệ ctrlX I/O, cung cấp 4 kênh tín hiệu dòng 0–20 mA với độ chính xác cao và khả năng tích hợp EtherCAT mạnh mẽ.
Sản phẩm phù hợp cho các hệ thống tự động hóa hiện đại yêu cầu điều khiển analog ổn định, linh hoạt và dễ tích hợp.
