1. Giới thiệu sản phẩm

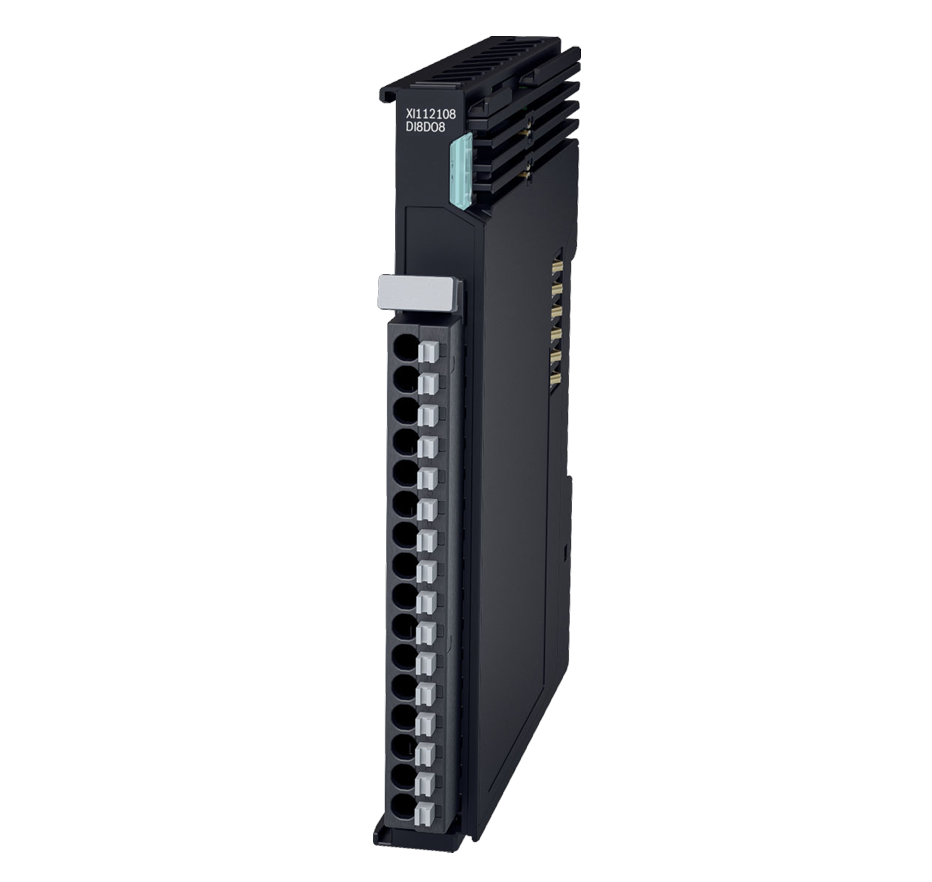

XI112108 (mã đặt hàng: R912009441) là module Digital Input/Output thuộc hệ ctrlX I/O (IP20) của Bosch Rexroth, cho phép vừa thu nhận vừa xuất tín hiệu số 24V trong hệ thống tự động hóa.
Module được thiết kế với 8 kênh input và 8 kênh output, sử dụng công nghệ kết nối 1-wire, giúp tối ưu việc đấu nối trong tủ điều khiển.
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI112108 đảm nhiệm:
- Thu nhận tín hiệu ON/OFF từ cảm biến (Digital Input)
- Điều khiển thiết bị chấp hành (Digital Output)
- Truyền và nhận dữ liệu thông qua EtherCAT
Module đóng vai trò kết hợp giữa input và output trong cùng một thiết bị, giúp giảm số lượng module cần sử dụng.
3. Đặc điểm kỹ thuật
Theo datasheet chính hãng :
Thông số tổng
| Thông số | Giá trị |
|---|---|
| Số kênh input | 8 |
| Số kênh output | 8 |
| Điện áp danh định | DC 24 V (19.2 – 30 V) |
| Công nghệ kết nối | 1-wire |
| Kiểu đấu nối | Push-in terminal |
| Bit process image | 1 byte input + 1 byte output |
| Không cần cấu hình | Có |
Digital Input
| Thông số | Giá trị |
|---|---|
| Chuẩn | EN 61131-2, type 1/3 |
| Bộ lọc tín hiệu | 3 ms |
| Điện áp mức “0” | -3 V đến 5 V |
| Điện áp mức “1” | 11 V đến 30 V |
| Dòng input | ~2.4 mA |
Digital Output
| Thông số | Giá trị |
|---|---|
| Dòng output tối đa | 0.5 A / kênh |
| Tổng dòng | 4 A |
| Tải danh định | 12 W (48 Ω) |
| Tải tối thiểu | 10 kΩ |
| Bảo vệ quá tải | Tự ngắt và tự khởi động lại |
| Năng lượng ngắt tải cảm | 150 mJ / kênh |
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Dòng UL | 30 mA |
| Dòng UP | 48 mA + tải |
| Công suất tiêu thụ | 1.8 W |
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~100 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
XI112108 sử dụng công nghệ 1-wire cho cả input và output:
- Input: nhận tín hiệu từ cảm biến
- Output: điều khiển tải (relay, van, actuator…)
- Nguồn UP cấp cho output
Theo sơ đồ trong datasheet (trang 1), module xử lý đồng thời cả tín hiệu vào và ra thông qua bus hệ thống.
Dữ liệu được truyền dưới dạng:
- 1 byte cho input (8 kênh)
- 1 byte cho output (8 kênh)
5. Khả năng tích hợp
Module XI112108:
- Kết nối với XB Bus Coupler
- Hoạt động trong trạm ctrlX I/O
- Giao tiếp qua EtherCAT
- Mở rộng linh hoạt trong hệ thống
Không cần cấu hình địa chỉ, giúp giảm thời gian triển khai.
6. Điều kiện vận hành
Theo tài liệu hãng :
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 10% – 95% |
| Cấp bảo vệ | IP20 |
| Độ cao tối đa | 5000 m |
Module cần lắp đặt trong tủ điện đạt chuẩn bảo vệ phù hợp.
7. Ứng dụng
XI112108 phù hợp cho:
- Hệ thống cần cả input và output trên cùng module
- Máy tự động hóa
- Tủ điều khiển compact
- Ứng dụng cần giảm số lượng module I/O
8. Lợi ích kỹ thuật
- Tích hợp 2 chức năng trong 1 module (DI + DO)
- Giảm không gian và chi phí hệ thống
- Công nghệ 1-wire giúp tối ưu wiring
- Không cần cấu hình phức tạp
- Tích hợp hoàn toàn trong ctrlX AUTOMATION
9. Kết luận
XI112108 là module I/O kết hợp, giúp đơn giản hóa hệ thống bằng cách tích hợp cả input và output trong một thiết bị. Đây là giải pháp phù hợp cho các hệ thống tự động hóa yêu cầu tính gọn nhẹ và linh hoạt.
