1. Giới thiệu sản phẩm

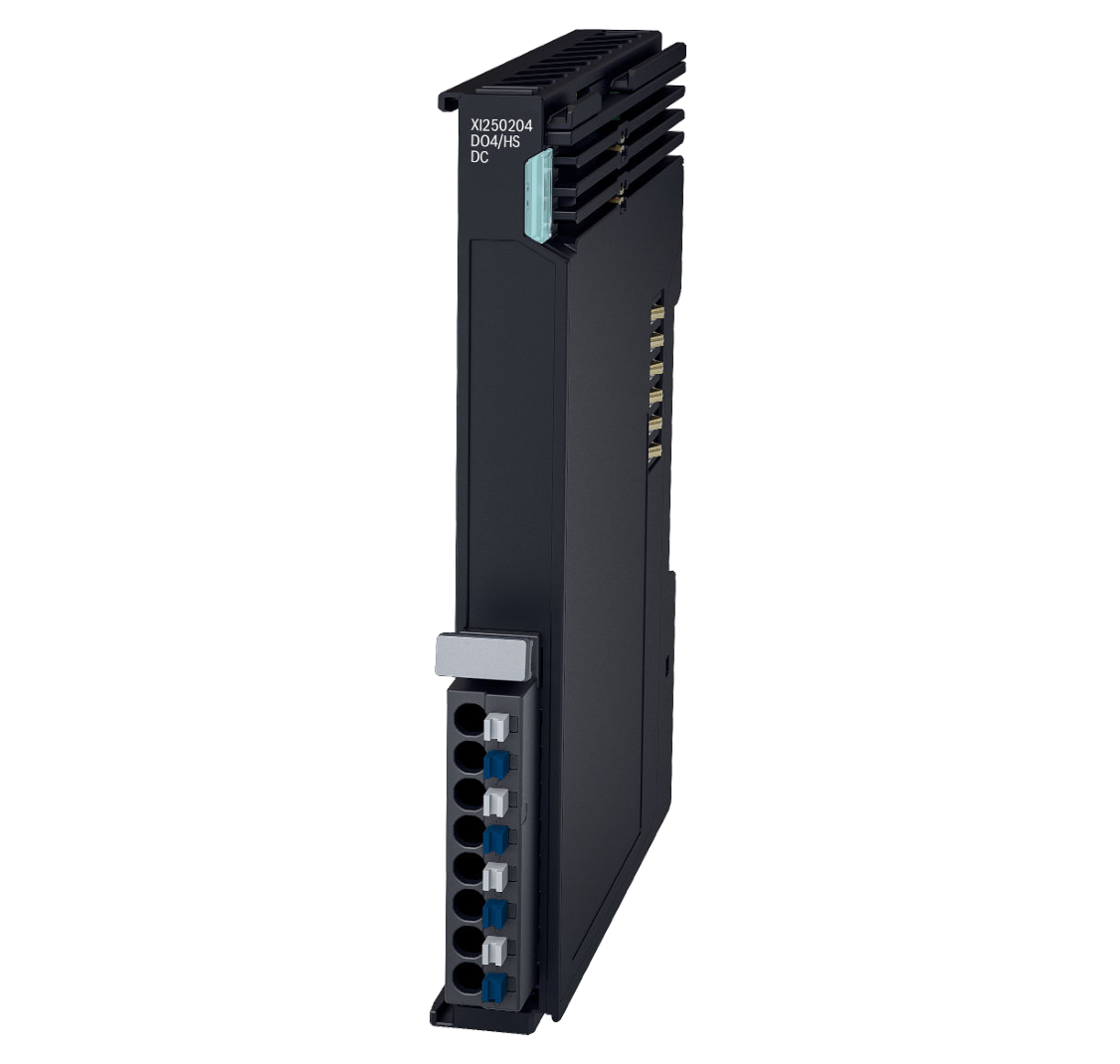

XI250204 (mã đặt hàng: R911421645) là module Digital Output thuộc hệ ctrlX I/O (IP20) của Bosch Rexroth, được thiết kế để xuất tín hiệu điều khiển nhị phân 24V với độ trễ thấp và đồng bộ thời gian (DC-synchronous).
Module có 4 kênh output, sử dụng công nghệ 2-wire và hỗ trợ push-pull output (chuyển mạch chủ động giữa 24V và 0V) .
2. Vai trò trong hệ thống ctrlX I/O
Trong hệ ctrlX I/O, XI250204 đảm nhiệm:
- Xuất tín hiệu ON/OFF tốc độ cao
- Điều khiển thiết bị yêu cầu đồng bộ chính xác
- Đồng bộ tín hiệu giữa nhiều module
👉 Module phù hợp cho các ứng dụng cần timing chính xác (real-time).
3. Đặc điểm kỹ thuật
Thông số chính
| Thông số | Giá trị |
|---|---|
| Số kênh output | 4 |
| Loại tín hiệu | Digital Output |
| Công nghệ kết nối | 2-wire |
| Kiểu đấu nối | Push-in |
| Điện áp danh định | DC 24 V |
| Bit process image | 1 byte (4 bit dùng) |
| Cấu hình | Không cần |
Đặc tính output
| Thông số | Giá trị |
|---|---|
| Dòng output | 0.5 A / kênh |
| Tổng dòng | 2 A |
| Tải danh định | 12 W (48 Ω) |
| Tải tối thiểu | 10 kΩ |
Đặc tính tốc độ cao
| Thông số | Giá trị |
|---|---|
| Kiểu output | Push-pull (24V ↔ 0V) |
| Đồng bộ | DC-synchronous |
| Độ trễ | Rất thấp |
👉 Output được kích hoạt theo DC Sync Event toàn hệ EtherCAT .
Đặc tính chuyển mạch
| Thông số | Giá trị |
|---|---|
| Thời gian lên | ~300 ns (no load) |
| Thời gian xuống | ~276 ns (no load) |
| Tải danh định | ~30 ns (fall time) |
| Năng lượng ngắt tải cảm | 150 mJ |
Bảo vệ & vận hành
| Thông số | Giá trị |
|---|---|
| Bảo vệ quá tải | Ngắt kênh + tự khởi động lại |
| Short-circuit protection | Có |
| Edge limitation | Có |
| Chống điện áp hồi tiếp | Không |
👉 Cần bảo vệ ngoài khi dùng tải cảm
Điện năng & tiêu thụ
| Thông số | Giá trị |
|---|---|
| Dòng UL | 35 mA |
| Dòng UP | 15 mA + tải |
| Công suất tiêu thụ | 1.45 W |
Kích thước & cơ khí
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 105 × 99 mm |
| Khối lượng | ~95 g |
| Lắp đặt | DIN rail 35 mm |
4. Nguyên lý hoạt động
Theo sơ đồ và mô tả datasheet (trang 2):
- Module nhận dữ liệu từ controller qua EtherCAT
- Output được kích hoạt theo sự kiện DC Sync0 toàn hệ thống
- Tất cả module DC-synchronous sẽ đồng bộ thời gian chính xác
👉 Khác hoàn toàn module thường (SM-synchronous)
5. Lưu ý kỹ thuật quan trọng
⚠️ DC-synchronous là gì?
- Tín hiệu output được đồng bộ theo clock hệ EtherCAT
- Không phụ thuộc vào thời điểm nhận dữ liệu
👉 Dùng cho:
- Motion control
- Máy tốc độ cao
⚠️ Push-pull output
- Output có thể:
- Cấp 24V
- Kéo về 0V
👉 Tăng tốc độ và độ ổn định tín hiệu
⚠️ GND kênh
Theo datasheet (trang 3):
- Chỉ dùng làm reference cho từng kênh
- Không dùng làm GND nguồn hệ thống
⚠️ Tải cảm
👉 Phải dùng diode chống ngược để bảo vệ module
6. Chẩn đoán & trạng thái
Module hỗ trợ:
- EtherCAT diagnostics
- LED trạng thái module
- LED từng kênh
Trạng thái LED (trang 3):
| LED | Ý nghĩa |
|---|---|
| Off | 0 |
| Green | ON |
| Red | Lỗi (short-circuit / overload) |
7. Khả năng tích hợp
Module XI250204:
- Kết nối với XB Bus Coupler
- Giao tiếp EtherCAT
- Không cần cấu hình
- Đồng bộ với hệ ctrlX
8. Điều kiện vận hành
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 10% – 95% |
| Cấp bảo vệ | IP20 |
Module cần lắp trong tủ điện IP54 trở lên
9. Ứng dụng
XI250204 phù hợp cho:
- Điều khiển tốc độ cao
- Motion control
- Máy đóng gói
- Dây chuyền đồng bộ nhiều trạm
10. Lợi ích kỹ thuật
- Đồng bộ thời gian chính xác (DC-sync)
- Output push-pull tốc độ cao
- Bảo vệ quá tải & ngắn mạch
- Thiết kế nhỏ gọn
- Tích hợp ctrlX AUTOMATION
11. Kết luận
XI250204 Digital Output Module là giải pháp output tốc độ cao với khả năng đồng bộ thời gian chính xác trong hệ ctrlX I/O. Module đặc biệt phù hợp cho các ứng dụng yêu cầu real-time và độ chính xác cao.
