1. Giới thiệu sản phẩm

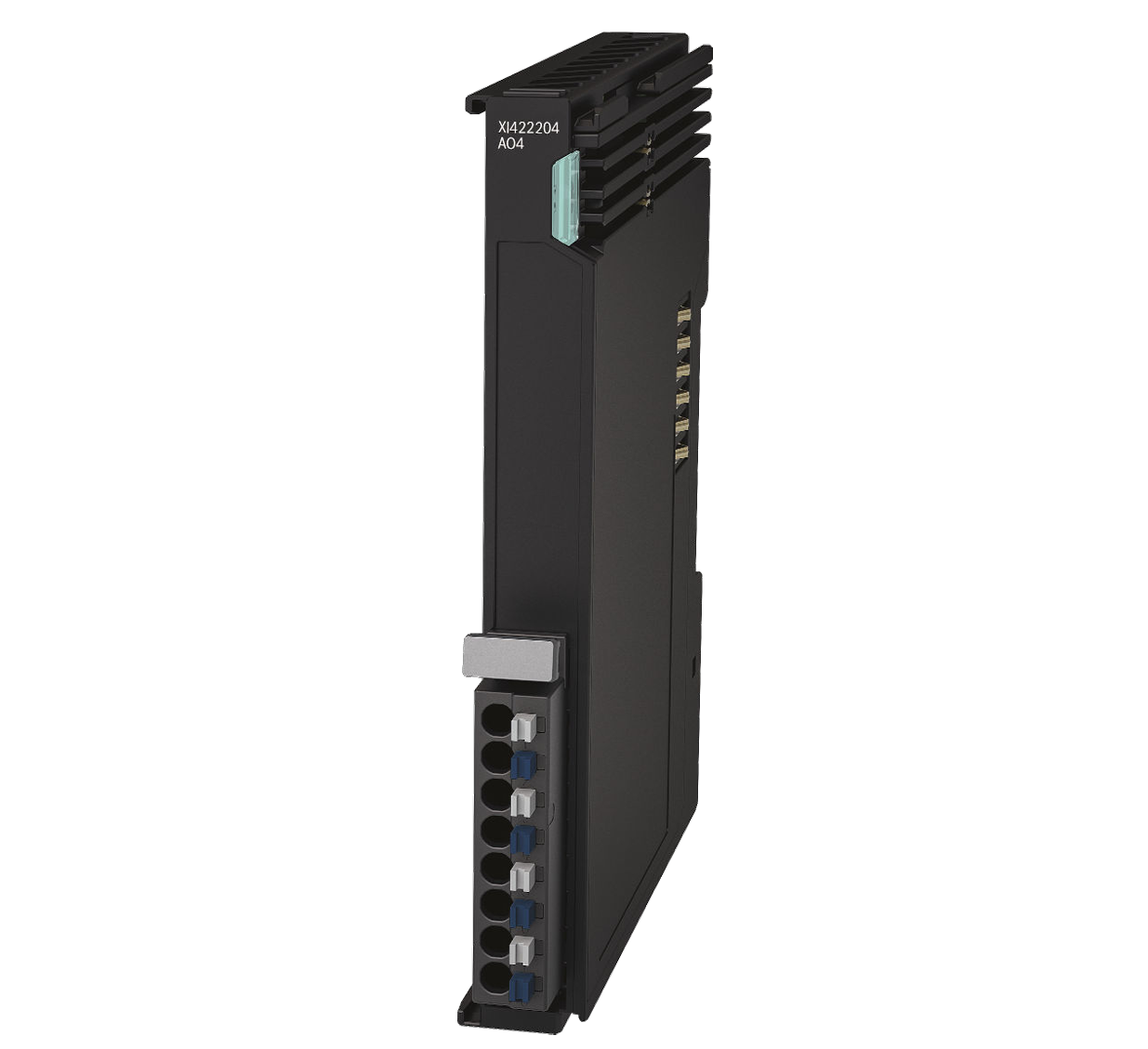

XI422204 là module Analog Output 4 kênh thuộc hệ ctrlX I/O, dùng để xuất tín hiệu điện áp -10V → +10V trong các hệ thống tự động hóa.
- 4 kênh AO độc lập
- Dải bipolar ±10V
- Độ phân giải 16-bit
- Cách ly galvanic với hệ thống
👉 Theo mô tả trang 1
2. Thông tin đặt hàng
| Model | Part Number | Mô tả |
|---|---|---|
| XI422204 | R911406117 | Analog output ±10V |
👉 Trang 1
3. Thông số kỹ thuật chính
🔌 Tổng quan
| Thông số | Giá trị |
|---|---|
| Số kênh | 4 AO |
| Tín hiệu | -10 → +10 V |
| Độ phân giải | 16-bit |
| Độ chính xác | ±0.1% (typ), ±0.25% max |
| Tải | ≥ 5 kΩ |
👉 Bảng kỹ thuật trang 1
⚡ Nguồn
| Thông số | Giá trị |
|---|---|
| Điện áp | 24V DC |
| UL | max 40 mA |
| UP | max 55 mA |
| Công suất | ~2.45 W |
👉 Trang 1
⚡ Hiệu năng
| Thông số | Giá trị |
|---|---|
| Update time | 250 µs |
| Output data | 8 bytes |
| Input data | 10 bytes (standard) / 2 bytes (compact) |
👉 Trang 1
4. Nguyên lý hoạt động
📊 Sơ đồ trang 2 cho thấy pipeline xử lý:
EtherCAT → Gain → Offset → Limit → DAC → Output
- Nhận dữ liệu từ EtherCAT
- Scale tín hiệu (Gain + Offset)
- Giới hạn dải
- Convert sang analog
👉 Sơ đồ xử lý tín hiệu trang 2
5. Định dạng dữ liệu
- Kiểu: INT16 (signed)
- Đơn vị: mV
| Value | Voltage |
|---|---|
| 10000 | +10V |
| 0 | 0V |
| -10000 | -10V |
👉 Theo bảng trang 2
👉 1 step ≈ 366 µV
6. Tính năng nâng cao
🔹 User Scale (Gain & Offset)
Cho phép hiệu chỉnh từng kênh:
- Gain: scale dải
- Offset: dịch tín hiệu
👉 Công thức trang 3
Ví dụ thực tế (trang 3):
- Input: -10 → +10V
- Output: -3 → +8V
→ Gain = 0.55
→ Offset = 2.5V
🔹 Output Limit
- Giới hạn ±10.8V
- Tự động clamp khi vượt
👉 Trang 2
🔹 Substitute Value
- Default: 0V
- Dùng khi mất truyền thông EtherCAT
👉 Trang 3
7. Process Data (rất quan trọng)
Output (4 kênh)
| Word | Nội dung |
|---|---|
| Word 1 | AO Channel 1 |
| Word 2 | AO Channel 2 |
| Word 3 | AO Channel 3 |
| Word 4 | AO Channel 4 |
👉 Trang 4
Input (Diagnostic)
- Overcurrent
- Range limit
- Device error
- Periphery voltage
👉 Bảng trang 4
8. Chẩn đoán lỗi
| Code | Mô tả |
|---|---|
| 2310 | Overcurrent |
| 2360 | Wire break |
| 3400 | Mất nguồn UP |
| 8910 | Overrange |
| 8920 | Underrange |
👉 Trang 5
9. Kết nối
🔌 Terminal (4 kênh)
| Pin | Chức năng |
|---|---|
| 1 | AO1 |
| 2 | GND1 |
| 3 | AO2 |
| 4 | GND2 |
| 5 | AO3 |
| 6 | GND3 |
| 7 | AO4 |
| 8 | GND4 |
👉 Sơ đồ đấu dây trang 5
⚠️ Lưu ý quan trọng
- GND chỉ làm reference
- Không cấp tải
- Dùng cáp shielded twisted pair
👉 Trang 5
10. Điều kiện môi trường
| Thông số | Giá trị |
|---|---|
| Nhiệt độ | -25 → +45°C |
| Lưu trữ | -40 → +70°C |
| IP | IP20 |
| Độ ẩm | 5 – 95% |
👉 Trang 2
11. Ưu điểm nổi bật
- 4 kênh → tiết kiệm slot
- ±10V → điều khiển 2 chiều
- Độ phân giải cao
- Có scaling + offset
- Chẩn đoán đầy đủ
- EtherCAT realtime
12. Ứng dụng
- Điều khiển servo analog
- Điều khiển biến tần
- Hệ thống SCADA
- Điều khiển actuator tuyến tính
13. So sánh nhanh
| Model | Kênh | Dải |
|---|---|---|
| XI422202 | 2 AO | ±10V |
| XI422204 | 4 AO | ±10V |
👉 XI422204 phù hợp hệ nhiều output
14. Kết luận
XI422204 là module mạnh hơn XI422202 với:
- Gấp đôi số kênh
- Giữ nguyên độ chính xác
- Tối ưu chi phí I/O
