Hướng dẫn chuyên sâu: Cách tính toán và lựa chọn hộp giảm tốc NORD chuẩn xác cho dự án công nghiệp

Việc lựa chọn sai thông số kỹ thuật của hộp giảm tốc NORD không chỉ gây lãng phí ngân sách đầu tư ban đầu mà còn tiềm ẩn nguy cơ dừng máy (downtime) đột ngột, ảnh hưởng nghiêm trọng đến dây chuyền sản xuất. Để cạnh tranh với các hệ thống thông thường, các kỹ sư thiết kế cần nắm vững các tiêu chuẩn cốt lõi để phát huy tối đa sức mạnh của thiết bị truyền động từ Đức.

Dưới đây là tài liệu hướng dẫn kỹ thuật chuyên sâu giúp bạn tự tin tính toán và chọn cấu hình hộp số chuẩn xác nhất. Xem thêm bài Hộp Giảm Tốc Và Động Cơ NORD Drivesystems.

1. Ba thông số cốt lõi quyết định kích thước hộp giảm tốc NORD

Khi nhìn vào danh mục sản phẩm của Nord Drivesystems, một mã hộp giảm tốc không chỉ được đánh giá qua hình dáng bên ngoài mà còn phụ thuộc vào ba yếu tố vật lý sau:

  • Định mức Công suất Cơ (Mechanical Power Rating): Đây là công suất (hoặc mô-men xoắn) tối đa có thể truyền qua hộp giảm tốc mà vẫn đáp ứng được sức bền uốn (chống gãy chân răng) và độ bền tiếp xúc (chống mòn bề mặt răng). Kích cỡ hộp giảm tốc bạn chọn bắt buộc phải có định mức cơ lớn hơn công suất thực tế đi qua nó.

  • Định mức Công suất Nhiệt (Thermal Power Rating): Đây là ranh giới an toàn về mặt nhiệt độ. Nó thể hiện mức công suất tối đa được truyền tải sao cho nhiệt độ của dầu bôi trơn bên trong hộp số không vượt quá ngưỡng cho phép (thường nằm trong khoảng 90 đến 95 độ C). Nếu hệ thống của bạn vượt quá định mức nhiệt này, hộp giảm tốc cần được tăng kích cỡ hoặc bắt buộc trang bị thêm hệ thống giải nhiệt cưỡng bức (như quạt tản nhiệt hoặc tản nhiệt tuần hoàn bằng nước).

  • Tải va đập (Shock Load): Môi trường vận hành thực tế sinh ra các lực va đập khác nhau, được phân loại theo tiêu chuẩn AGMA thành các mức: Nhẹ (Uniform), Trung bình (Moderate), và Cao (Heavy). Tải va đập càng cao, bạn càng cần một bộ khung bánh răng lớn hơn.

2. Cách tính toán Hệ số Phục vụ (fB)

Hệ số phục vụ là “lớp giáp bảo hiểm” bảo vệ hộp giảm tốc NORD khỏi các sự cố quá tải cơ học. Việc chọn đúng hệ số phục vụ đồng nghĩa với việc bạn đang lựa chọn chính xác kích cỡ của bộ truyền động.

Công thức cơ bản: fB =  Công suất định mức cơ / Công suất truyền động

Phân loại hệ số phục vụ theo nhóm ứng dụng công nghiệp:

  • Nhóm A (Tải va đập nhẹ): Dành cho các hệ thống băng tải công nghiệp nhẹ, quạt ly tâm, máy trộn bao bì hoặc máy khuấy chất lỏng đồng nhất. Hệ số yêu cầu thường dao động ở mức thấp.

  • Nhóm B (Tải va đập trung bình): Ứng dụng cho tời nâng hạ, máy bơm, máy trộn xi măng, hoặc cơ cấu di chuyển chạy dầm cầu trục.

  • Nhóm C (Tải va đập cao): Bắt buộc áp dụng cho các môi trường cực đoan như máy nghiền quặng, máy ép, bàn lăn, hoặc hệ thống nâng hạ cầu trục tải nặng.

Ví dụ tính toán thực tế: Nếu bạn thiết kế một băng tải chở vật liệu nặng (thuộc tải Nhóm C) hoạt động với thời gian 18 giờ/ngày với tần suất bật/tắt (khởi động lại) liên tục, bạn bắt buộc phải tra bảng đồ thị tải và chọn hệ số phục vụ fB > 1.65 để đảm bảo an toàn vận hành.

3. Lực Hướng Tâm (Radial Load) và Lực Dọc Trục (Axial Load)

Bên cạnh mô-men xoắn, tuổi thọ của hệ thống trục và vòng bi phụ thuộc hoàn toàn vào hai loại lực cơ học này :

  • Lực Hướng Tâm ( fR ): Là lực tác động vuông góc với trục ra của hộp giảm tốc (thường sinh ra do lực căng của xích tải, bánh răng ngoài hoặc dây đai chuyền).

  • Lực Dọc Trục ( fA ): Là lực tác động song song với chiều dài trục ra của động cơ.

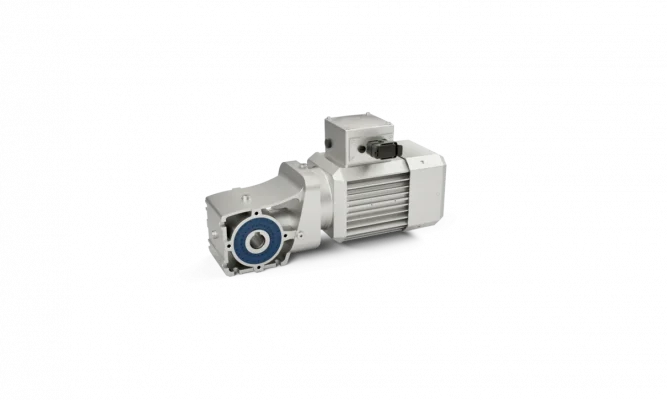

Hình: Hộp giảm tốc bánh răng côn xoắn (Helical Bevel) với trục âm tiện lợi, giúp tối ưu hóa khả năng chịu lực hướng tâm.

Mỗi mã sản phẩm của NORD (ví dụ SK 62, SK 72) đều được nhà sản xuất niêm yết rõ định mức lực fR và fA tối đa cho phép trên datasheet. Kỹ sư thiết kế cần tính toán lực căng thực tế của băng chuyền và đảm bảo nó luôn nằm dưới mức giới hạn an toàn này.

4. Xác định kiểu dáng và cấu trúc hình học của trục

Bước cuối cùng là lựa chọn thiết kế vật lý hộp giảm tốc phù hợp để tích hợp vào không gian khung máy hiện hữu của bạn. NORD cung cấp 3 cấu hình cốt lõi:

  1. Trục thẳng (Inline Helical): Trục đầu ra nằm trên một đường thẳng đồng tâm với động cơ. Dễ dàng lắp đặt và bảo trì cho các hệ thống có không gian chiều dài thoải mái.

  2. Trục song song (Parallel Shaft): Hộp số có dạng dẹt hẹp, trục ra song song với thân động cơ. Cấu hình này vô cùng hữu ích khi lắp đặt bám dọc theo hông băng tải để tiết kiệm tối đa chiều ngang.

  3. Trục vuông góc (Right Angle – Bevel/Worm): Trục ra tạo thành một góc 90 độ so với trục động cơ. Giúp tiết kiệm cực nhiều không gian cho các hệ thống máy khuấy bồn trộn, tời dọc hoặc băng chuyền góc.

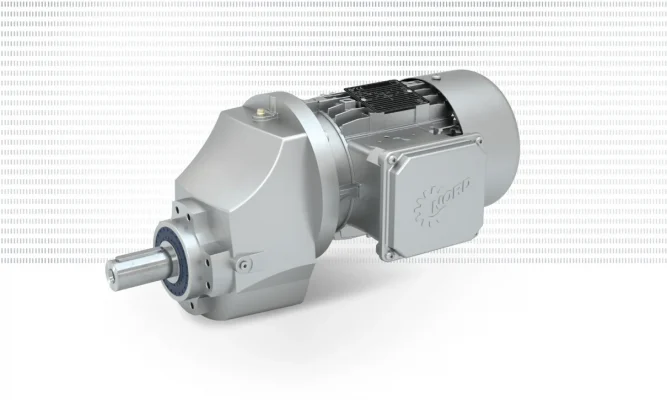

Hình: Dòng hộp giảm tốc trục thẳng (Inline Helical) linh hoạt cho nhiều vị trí lắp ráp máy (từ chân đế đến mặt bích).

Ngoài ra, NORD cho phép bạn tự do tùy chọn đa dạng các kiểu kết nối trục đầu ra như: trục lồi (Solid shaft), trục lõm (Hollow shaft), kết nối rãnh then hoa, hoặc sử dụng đĩa co (Shrink Disc) cao cấp.
