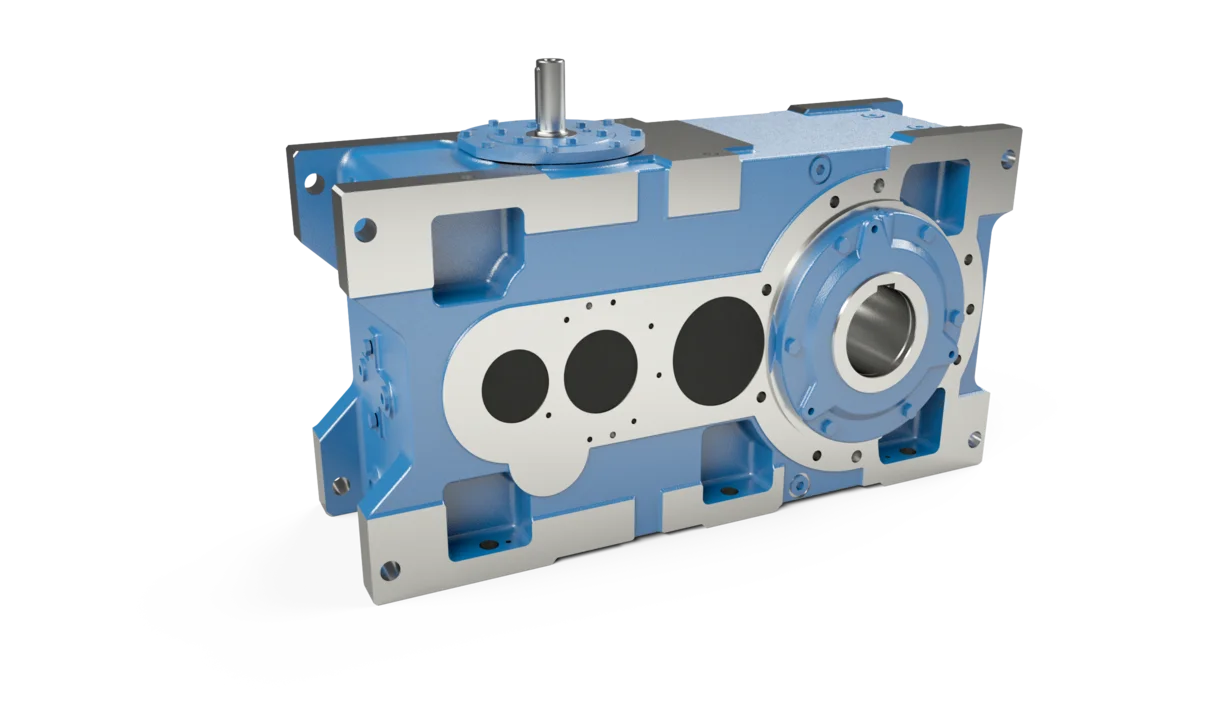

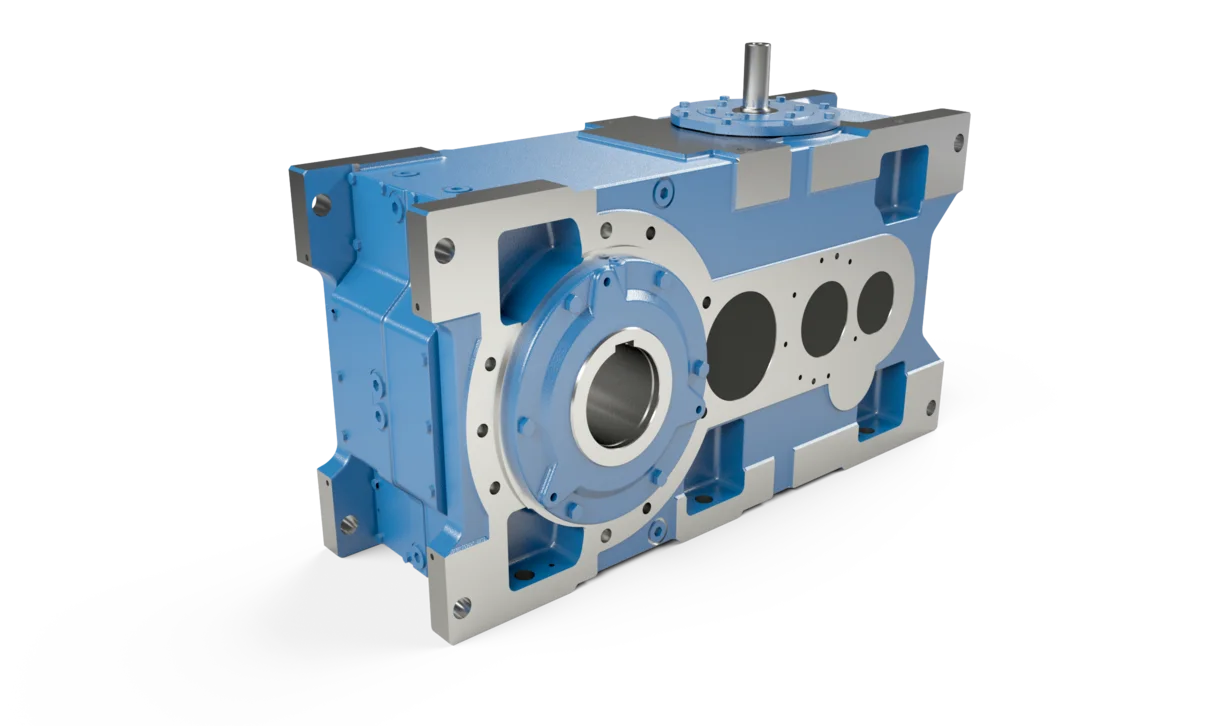

Hộp giảm tốc góc vuông Nord MAXXDRIVE® XJ Right-Angle Gear Units là dòng hộp giảm tốc góc vuông 3 cấp với bố trí trục dạng chữ J và khoảng cách tâm kéo dài. Thiết kế này giúp tối ưu cho các hệ truyền động hành trình và ứng dụng chịu tải hướng kính lớn. Vỏ hộp được tối ưu cho tải ngoài, cho phép vận hành ổn định trong không gian lắp đặt hạn chế. Dễ dàng tích hợp các tùy chọn trục, phanh và khớp nối cho ứng dụng công nghiệp nặng.
Thông số kỹ thuật cốt lõi
- Dải công suất: 1,5 kW đến 925 kW
- Mô-men xoắn đầu ra: 15.000 Nm đến 107.000 Nm
- Tỷ số truyền: Lượng biến thiên từ 12.5:1 đến 112:1
- Cấu trúc truyền động: 3 cấp chuyển động vuông góc
- Kích thước vỏ hộp: Gồm 8 kích cỡ vỏ tiêu chuẩn
- Vị trí lắp đặt: Hỗ trợ linh hoạt từ M1 đến M6
Đặc tính kỹ thuật nổi bật
- Vỏ hộp UNICASE™ tiên tiến: Áp dụng công nghệ vỏ đúc nguyên khối UNICASE độc quyền của NORD. Thiết kế này loại bỏ hoàn toàn các đường rãnh ghép nối chịu lực, ngăn ngừa rò rỉ dầu và chịu được tải trọng rung lắc cực lớn.
- Khoảng cách tâm trục kéo dài: Bố cục chữ “J” giúp nới rộng khoảng cách giữa trục vào và trục ra. Nhờ đó, cụm chuyển động của cần trục có thể dễ dàng vượt qua các chướng ngại vật kết cấu lớn.
- Tối ưu lực tải hướng xuống: Vỏ đúc được gia cường vật lý để hấp thụ các lực hướng tâm và ngoại lực lớn từ trên xuống, phổ biến trong các cơ cấu di chuyển cầu trục.
- Bảo dưỡng kiểm tra dễ dàng: Tích hợp sẵn các nắp kiểm tra tiêu chuẩn trên thân hộp. Kỹ sư có thể kiểm tra răng bánh răng và dầu bôi trơn định kỳ mà không cần tháo rã toàn bộ hệ thống.
Ứng dụng công nghiệp thực tế
Dòng MAXXDRIVE® XJ được chế tạo chủ yếu cho các cơ cấu di chuyển con lăn hoặc di chuyển xe con:
- Hệ thống cần trục: Xe con cầu trục, cổng trục, cần trục container.
- Băng tải vật liệu: Xe trung chuyển xỉ than, hệ thống di chuyển đường ray quy mô lớn.
- Logistics & Cảng biển: Tời kéo công nghiệp và hệ thống định vị tự động trong môi trường vận hành liên tục.
