Các thông số kỹ thuật cốt lõi
- Kiểu kết nối & Lắp đặt đặc trưng: Thiết kế đầu ra cáp hướng cạnh bên (Side-exit) với khả năng xoay chỉnh hướng linh hoạt 360 độ. Thiết kế này cực kỳ hữu ích trong không gian hẹp, nơi các cảm biến đầu ra thẳng (Top-exit) bị vướng không gian bệ máy.
- Công nghệ & Nguồn cung cấp: Tích hợp mạch IEPE (Integrated Electronics Piezoelectric), ngõ ra cách ly (Isolated output) và sử dụng nguồn cấp dòng không đổi (Constant current power supply).
- Thông số đo rung động:
-
- Độ nhạy (Sensitivity): Tiêu chuẩn công nghiệp 100mV/g (±10%).
- Dải tần số phản hồi: Rộng từ 0.4Hz đến 10kHz (±3dB), cho phép đo chính xác từ các thiết bị quay tốc độ thấp cho tới cao.
- Dải đo gia tốc: Lên tới ±80g (peak) mang lại dải động lớn.
- Tần số cộng hưởng (Resonance): Khoảng 25kHz.
-
- Thông số đo nhiệt độ (Tùy chọn bổ sung):
-
- Dải đo: Từ -40°C đến +120°C (hoặc khả năng chịu đựng của thân vỏ từ -55°C đến +125°C).
- Độ nhạy nhiệt: 10mV/°C.
-
- Độ bền công nghiệp: Vỏ kim loại được hàn kín bằng tia laser (Laser-sealed) chắc chắn. Đầu kết nối tiêu chuẩn quân sự (Military connector) đạt cấp bảo vệ IP68 chống nước, chống bụi tuyệt đối. Ngoài ra còn có tùy chọn đạt chứng chỉ chống cháy nổ ATEX.

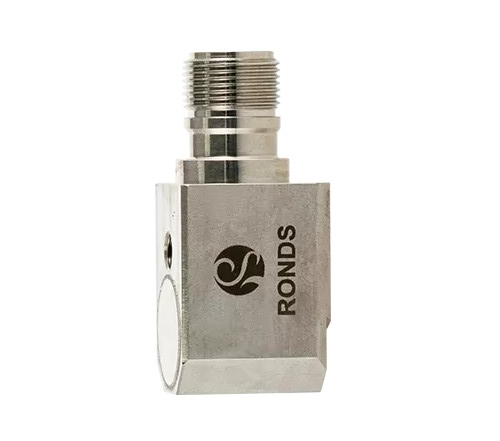

Các biến thể của dòng RH104
Tùy thuộc vào môi trường lắp đặt, bạn có thể lựa chọn các phiên bản phụ:
- RH104: Chỉ đo rung động đơn thuần (không có đo nhiệt độ).
- RH104(T): Bản tiêu chuẩn tích hợp đo rung động và nhiệt độ thông qua cổng kết nối Connector rời.
- RH104C(T) / RH104TC: Phiên bản tích hợp sẵn cáp đúc liền (Integrated Cable) thay vì cổng cắm Connector rời. Bản này chuyên trị các khu vực có độ ẩm siêu cao hoặc ngập nước liên tục nhằm tránh tình trạng lọt nước vào chân cắm.
Ứng dụng thực tế
Do là cảm biến có dây lấy mẫu liên tục theo thời gian thực (Real-time), RH104(T) thường được triển khai cho:
- Các máy móc cực kỳ quan trọng (Critical Assets): Nơi chu kỳ lấy mẫu của cảm biến không dây (vài chục phút/lần để tiết kiệm pin) không đáp ứng được yêu cầu an toàn, cần giám sát 24/7 không ngắt quãng.
- Môi trường không gian chật hẹp: Lắp đặt tại các gối đỡ vòng bi của hộp số, tuabin, bơm ly tâm trục đứng hoặc các vị trí có tấm che bảo vệ hẹp nhờ ưu thế của thiết kế xoay cạnh bên.
- Hệ thống kết nối Online: Kết nối dây trực tiếp về tủ thu thập dữ liệu trung tâm RONDS RH2000 để đẩy dữ liệu lên phần mềm giám sát nhà máy.
