1. Giới thiệu sản phẩm

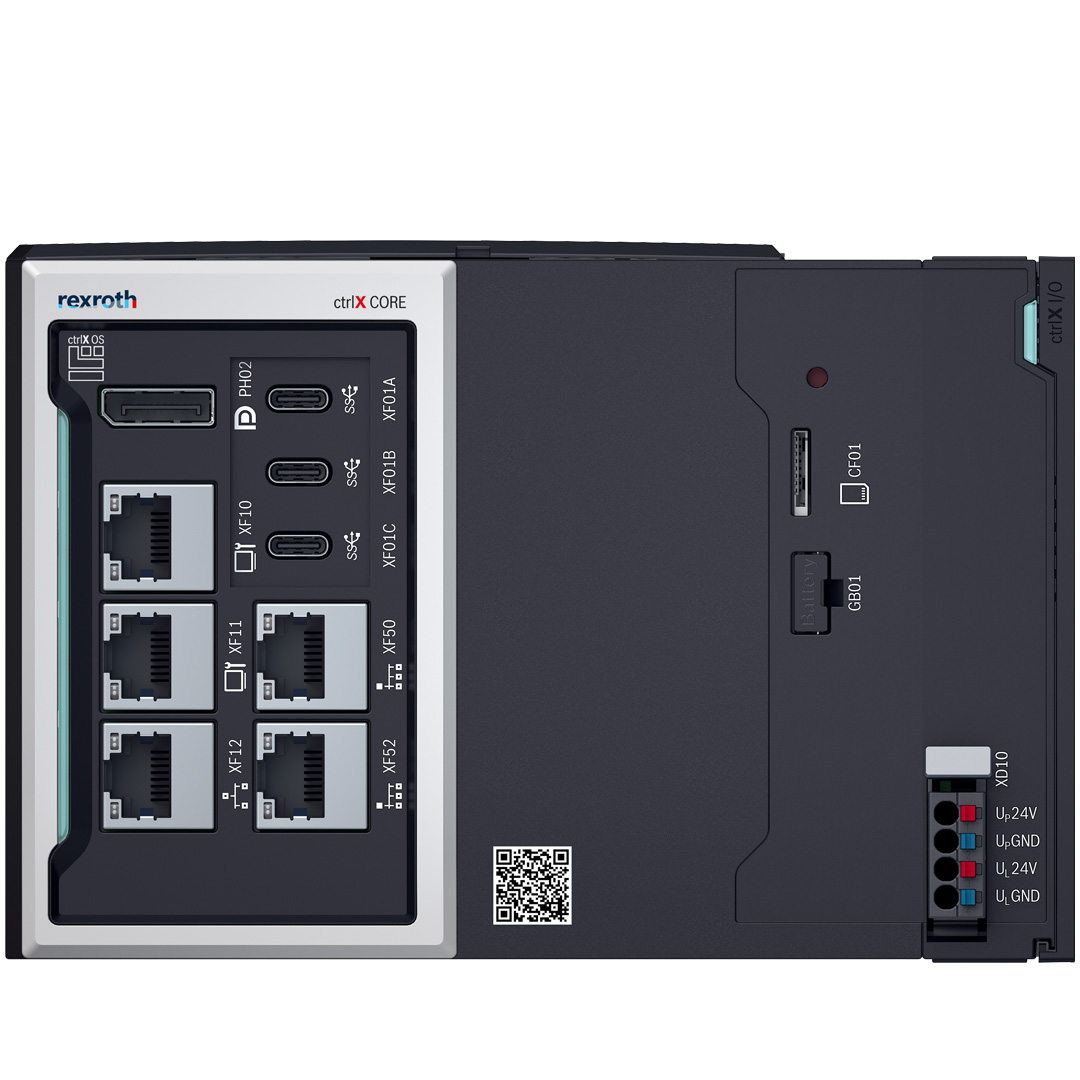

Bộ Điều Khiển ctrlX COREplus X5 – Bosch Rexroth là bộ điều khiển công nghiệp thuộc hệ sinh thái ctrlX AUTOMATION của Bosch Rexroth, được thiết kế theo kiến trúc modular control với hiệu năng cao hơn dòng COREplus X3.
Khác với PLC truyền thống, ctrlX COREplus X5 là một nền tảng điều khiển mở, tích hợp:
- Điều khiển logic (PLC)
- Motion control
- Giao tiếp công nghiệp
- IoT & Edge computing
Điểm nổi bật của phiên bản X5:
👉 Sử dụng CPU Intel Atom đa nhân
👉 Hiệu năng xử lý cao hơn cho các ứng dụng phức tạp
👉 Mở rộng mạnh về giao tiếp và kết nối
2. Tổng quan hệ thống
Trong kiến trúc ctrlX AUTOMATION, ctrlX COREplus X5 đóng vai trò là bộ điều khiển trung tâm, điều phối toàn bộ hệ thống:
- ctrlX DRIVE → truyền động
- ctrlX I/O → tín hiệu vào/ra
- HMI / hệ IT → giám sát và vận hành
Vai trò chính
- Điều khiển logic hệ thống
- Điều khiển chuyển động đa trục
- Giao tiếp và đồng bộ thiết bị
Kiến trúc hệ thống
- Hệ điều hành: Linux Ubuntu Core
- Nền tảng mở, hỗ trợ ứng dụng dạng app
- ctrlX Data Layer quản lý dữ liệu và giao tiếp
👉 Cho phép triển khai các chức năng điều khiển dưới dạng ứng dụng, thay thế cách lập trình PLC truyền thống.
3. Bảng thông số kỹ thuật
| Hạng mục | ctrlX COREplus X5 |
|---|---|
| CPU | Intel Atom (4 nhân) |
| RAM | 8 GB |
| Bộ nhớ lưu trữ | 16 GB eMMC |
| Remanent memory | 2 MByte |
| Ethernet (EtherCAT master) | 2 x Gigabit Ethernet (RJ45) |
| Ethernet (Engineering port) | 1 x Gigabit Ethernet (RJ45) |
| Ethernet (TSN endpoint) | 2 x Gigabit Ethernet (RJ45) |
| USB | 3 x USB-C (3.1) |
| Thẻ nhớ | 1 x Micro SD |
| Hệ điều hành | Linux Ubuntu Core |
| Nguồn cấp | 24 VDC (19.2 – 30 VDC) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 5% – 85% |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | CE |
4. Truyền thông & chức năng hệ thống
| Hạng mục | Mô tả |
|---|---|
| Fieldbus | EtherCAT master (RJ45), Multi-Ethernet |
| Engineering/HMI | Qua Gigabit Ethernet |
| TSN endpoint | Hỗ trợ qua Ethernet |
| Data Layer | Giao tiếp nội bộ real-time & non-real-time |
| Mở rộng I/O | Onboard |
| Multi Ethernet | Tùy chọn |
👉 Hệ thống hỗ trợ nhiều cổng Ethernet độc lập, giúp tăng khả năng phân tách mạng và tối ưu truyền thông công nghiệp.
5. Khả năng tích hợp & mở rộng
- Kết nối trực tiếp:
- ctrlX DRIVE
- ctrlX I/O
- Hỗ trợ:
- Multi-axis control
- Modular automation system
- Mở rộng qua hệ sinh thái ứng dụng ctrlX WORKS
- Hỗ trợ tích hợp thêm giao diện chức năng
👉 Thiết kế modular giúp hệ thống dễ dàng mở rộng theo yêu cầu thực tế của máy và dây chuyền.
6. Ứng dụng thực tế
ctrlX COREplus X5 phù hợp với các ứng dụng yêu cầu hiệu năng cao:
Máy tự động hóa
- Máy sản xuất tốc độ cao
- Máy tích hợp nhiều chức năng
Hệ thống truyền động
- Điều khiển servo đa trục phức tạp
- Motion control yêu cầu đồng bộ cao
Dây chuyền sản xuất
- Hệ thống nhiều thiết bị kết nối
- Điều khiển tập trung – phân tán
Ứng dụng Industry 4.0 & IoT
- Xử lý dữ liệu tại Edge
- Kết nối hệ thống IT/OT
7. Lợi ích kỹ thuật
- Hiệu năng cao nhờ CPU Intel Atom đa nhân
- Thay thế PLC truyền thống bằng nền tảng mở
- Tích hợp nhiều chức năng trong một controller
- Hỗ trợ nhiều cổng Ethernet độc lập
- Mở rộng linh hoạt với kiến trúc modular
- Kết nối mạnh mẽ giữa IT và OT
8. Kết luận
ctrlX COREplus X5 là bộ điều khiển hiệu năng cao trong dòng ctrlX COREplus của Bosch Rexroth, được thiết kế cho các hệ thống tự động hóa hiện đại.
Sản phẩm mang lại:
- Hiệu năng xử lý mạnh mẽ
- Khả năng kết nối và mở rộng vượt trội
- Kiến trúc mở, linh hoạt
👉 Phù hợp cho các hệ thống hướng tới Smart Factory và Industry 4.0.
