1. Giới thiệu sản phẩm

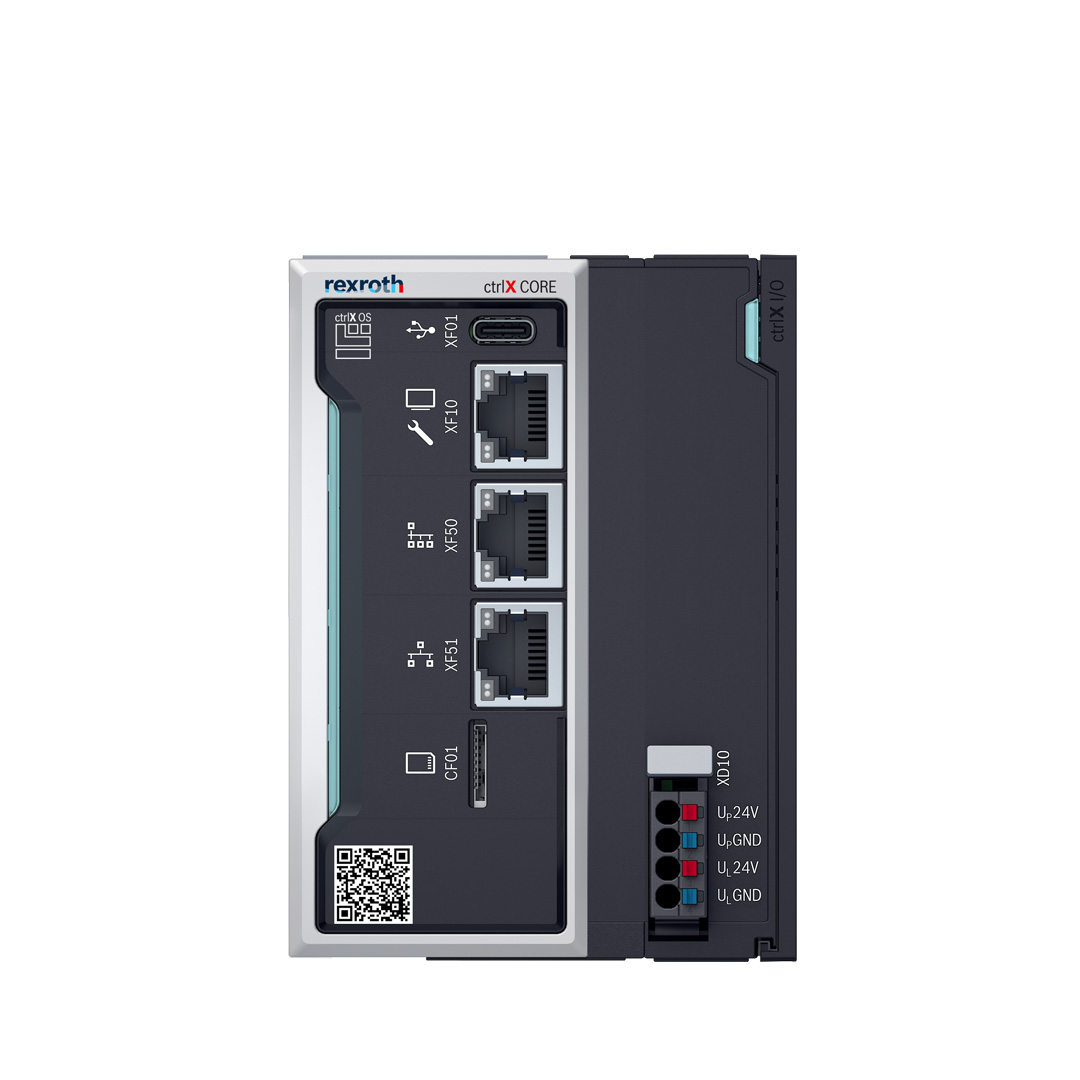

Bộ Điều Khiển ctrlX COREplus X3 – Bosch Rexroth là phiên bản mở rộng (modular) của ctrlX CORE trong hệ sinh thái ctrlX AUTOMATION của Bosch Rexroth.
Khác với bộ điều khiển truyền thống, ctrlX COREplus X3 không chỉ thực hiện điều khiển logic mà còn là một nền tảng điều khiển mở, kết hợp:
- Điều khiển logic (PLC)
- Motion control
- Kết nối truyền thông công nghiệp
- Tích hợp IoT và xử lý Edge
Điểm khác biệt chính của phiên bản COREplus:
👉 Hỗ trợ mở rộng I/O trực tiếp
👉 Tích hợp thêm giao diện truyền thông và chức năng mở rộng
2. Tổng quan hệ thống
Trong kiến trúc ctrlX AUTOMATION, ctrlX COREplus X3 đóng vai trò là bộ điều khiển trung tâm, kết nối và điều phối toàn bộ hệ thống:
- ctrlX DRIVE → điều khiển truyền động
- ctrlX I/O → thu thập và xử lý tín hiệu
- HMI / hệ IT → vận hành và giám sát
Vai trò chính
- Điều khiển logic hệ thống
- Điều khiển chuyển động (multi-axis)
- Giao tiếp và đồng bộ thiết bị
Kiến trúc hệ thống
- Hệ điều hành: Linux Ubuntu Core
- Nền tảng mở, hỗ trợ ứng dụng dạng app
- ctrlX Data Layer quản lý dữ liệu và giao tiếp nội bộ
👉 Khác với PLC truyền thống, ctrlX COREplus X3 cho phép triển khai chức năng điều khiển dưới dạng ứng dụng linh hoạt, dễ mở rộng và tích hợp.
3. Bảng thông số kỹ thuật
| Hạng mục | ctrlX COREplus X3 |
|---|---|
| CPU | 64-bit Quad-Core ARM CPU |
| RAM | 2 GB |
| Bộ nhớ lưu trữ | 4 GB eMMC |
| Remanent memory | 2 MByte |
| Ethernet | 3 x Gigabit Ethernet (RJ45) |
| USB | 1 x USB-C (2.0) |
| Thẻ nhớ | 1 x Micro SD |
| Hệ điều hành | Linux Ubuntu Core |
| Nguồn cấp | 24 VDC (19.2 – 30 VDC) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 5% – 85% |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | CE, UL, CSA |
4. Truyền thông & chức năng hệ thống
| Hạng mục | Mô tả |
|---|---|
| Fieldbus | EtherCAT master (RJ45), Multi-Ethernet |
| Engineering/HMI | Qua Gigabit Ethernet |
| TSN endpoint | Hỗ trợ qua Ethernet |
| Data Layer | Giao tiếp nội bộ real-time & non-real-time |
| Mở rộng I/O | Onboard (tích hợp trực tiếp) |
| Multi Ethernet | Tùy chọn |
👉 So với ctrlX CORE X3 tiêu chuẩn, phiên bản COREplus cho phép mở rộng giao tiếp và I/O linh hoạt hơn.
5. Khả năng tích hợp & mở rộng
- Tích hợp trực tiếp trong hệ ctrlX AUTOMATION
- Kết nối:
- ctrlX DRIVE
- ctrlX I/O (mở rộng trực tiếp)
- Hỗ trợ:
- Multi-axis control
- Modular automation system
- Mở rộng chức năng thông qua hệ sinh thái ctrlX WORKS
👉 Kiến trúc modular giúp hệ thống dễ dàng mở rộng theo yêu cầu thực tế của máy và dây chuyền.
6. Ứng dụng thực tế
ctrlX COREplus X3 phù hợp với các hệ thống yêu cầu mở rộng và kết nối cao:
Máy tự động hóa
- Máy đóng gói
- Máy sản xuất linh hoạt
- Máy tích hợp nhiều module
Hệ thống truyền động
- Điều khiển servo đa trục
- Motion control đồng bộ
Dây chuyền sản xuất
- Hệ thống nhiều thiết bị kết nối
- Điều khiển phân tán – tập trung
Hệ thống cần mở rộng I/O
- Máy có nhiều tín hiệu vào/ra
- Ứng dụng cần linh hoạt cấu hình
7. Lợi ích kỹ thuật
- Thay thế mô hình PLC truyền thống bằng nền tảng mở
- Tích hợp nhiều chức năng trong một controller
- Mở rộng I/O trực tiếp, giảm thiết bị trung gian
- Hỗ trợ Multi-Ethernet, tăng khả năng kết nối
- Kết nối IT/OT thông qua nền tảng Linux
8. Kết luận
ctrlX COREplus X3 là phiên bản nâng cao của ctrlX CORE, mang lại khả năng mở rộng I/O và truyền thông mạnh mẽ hơn, phù hợp với các hệ thống tự động hóa hiện đại.
Sản phẩm giúp:
- Tăng tính linh hoạt trong thiết kế hệ thống
- Giảm phụ thuộc vào PLC truyền thống
- Dễ dàng tích hợp và mở rộng
👉 Là lựa chọn phù hợp cho các hệ thống hướng tới Industry 4.0 và Smart Factory.
