1. Giới thiệu sản phẩm

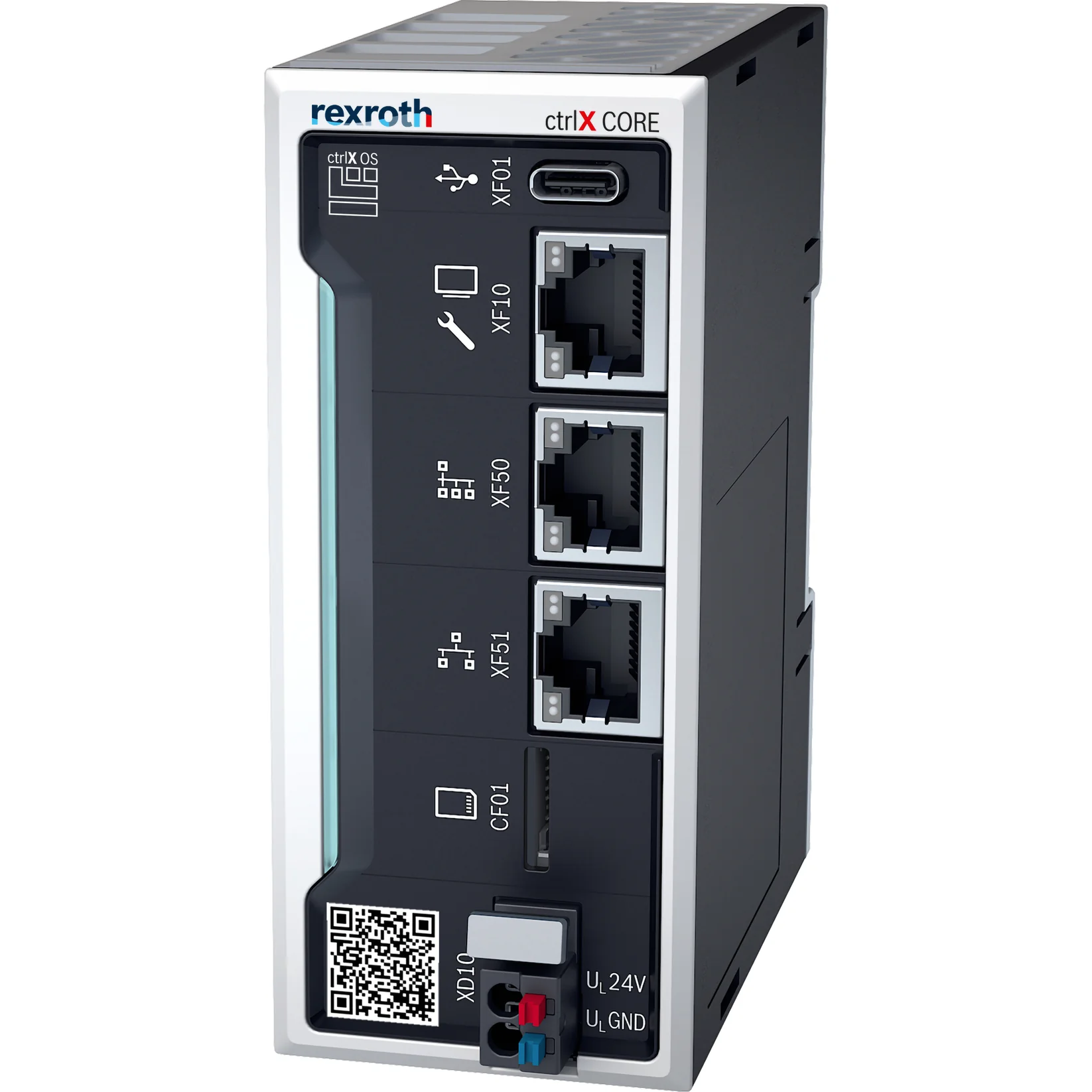

Bộ Điều Khiển ctrlX CORE X3 – Bosch Rexroth là bộ điều khiển trung tâm thuộc hệ sinh thái ctrlX AUTOMATION của Bosch Rexroth, được tích hợp trực tiếp trong hệ ctrlX DRIVEplus.
Sản phẩm không đơn thuần là PLC truyền thống mà là một nền tảng điều khiển mở, kết hợp:
- Điều khiển logic (PLC)
- Motion control
- Giao tiếp công nghiệp
- Xử lý dữ liệu và kết nối IoT
Với thiết kế tích hợp trong drive, ctrlX CORE X3 giúp giảm phần cứng, tiết kiệm không gian tủ điện nhưng vẫn đảm bảo hiệu năng cho các hệ thống điều khiển phức tạp.
2. Tổng quan hệ thống
Trong hệ ctrlX AUTOMATION, ctrlX CORE X3 đóng vai trò là bộ điều khiển trung tâm, kết nối và điều phối:
- ctrlX DRIVE (truyền động)
- ctrlX I/O (tín hiệu vào/ra)
- HMI và hệ thống IT
Vai trò chính
- Điều khiển logic hệ thống
- Điều khiển chuyển động (multi-axis)
- Giao tiếp và đồng bộ thiết bị
Kiến trúc
- Hệ điều hành: Linux Ubuntu Core
- Kiến trúc: app-based (ctrlX WORKS)
- ctrlX Data Layer quản lý dữ liệu real-time & non-real-time
👉 Cho phép triển khai ứng dụng điều khiển dạng module, linh hoạt hơn PLC truyền thống.
3. Bảng thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| CPU | 64-bit Quad-Core ARM |
| RAM | 2 GB |
| Bộ nhớ lưu trữ | 4 GB eMMC |
| Remanent memory | 128 kByte |
| Ethernet | 3 x Gigabit Ethernet (RJ45) |
| EtherCAT | Master tích hợp |
| USB | 1 x USB-C (2.0) |
| Thẻ nhớ | 1 x Micro SD |
| Hệ điều hành | Linux Ubuntu Core |
| Nguồn cấp | 24 VDC (19.2 – 30 VDC) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Độ ẩm | 5% – 85% |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | CE, UL, CSA |
4. Khả năng truyền thông & điều khiển
| Hạng mục | Mô tả |
|---|---|
| Fieldbus | EtherCAT master (RJ45) |
| Engineering/HMI | Giao tiếp qua Gigabit Ethernet |
| TSN endpoint | Hỗ trợ qua Ethernet |
| Data Layer | Quản lý dữ liệu và giao tiếp nội bộ |
| Kết nối hệ sinh thái | ctrlX DRIVE, ctrlX I/O |
5. Khả năng tích hợp & mở rộng
- Tích hợp trực tiếp trong ctrlX DRIVE (giảm thiết bị)
- Điều khiển nhiều trục (multi-axis)
- Kết nối EtherCAT toàn hệ thống
- Hỗ trợ hệ sinh thái ứng dụng ctrlX WORKS
- Kết nối ctrlX Device Portal:
- Remote update
- Remote maintenance
👉 Kiến trúc modular giúp mở rộng hệ thống dễ dàng theo nhu cầu.
6. Ứng dụng thực tế
ctrlX CORE X3 phù hợp với các hệ thống:
Máy tự động hóa
- Máy đóng gói
- Máy gia công
- Máy sản xuất tự động
Hệ thống truyền động
- Điều khiển servo đa trục
- Motion control phức tạp
Dây chuyền sản xuất
- Đồng bộ thiết bị qua EtherCAT
- Điều khiển tập trung
Ứng dụng Industry 4.0
- Kết nối dữ liệu IT/OT
- Edge processing tại thiết bị
7. Lợi ích kỹ thuật
- Thay thế PLC truyền thống bằng nền tảng mở
- Tích hợp PLC + Motion + Communication trong một thiết bị
- Giảm phần cứng, tối ưu tủ điện
- Linh hoạt mở rộng bằng ứng dụng (app-based)
- Kết nối mạnh mẽ với hệ thống IT
8. Kết luận
ctrlX CORE X3 là bộ điều khiển thế hệ mới của Bosch Rexroth, được thiết kế cho các hệ thống tự động hóa hiện đại.
Sản phẩm mang lại:
- Kiến trúc mở, linh hoạt
- Hiệu năng xử lý cao
- Khả năng tích hợp sâu
👉 Phù hợp cho các doanh nghiệp đang chuyển đổi sang Industry 4.0 và Smart Factory.
