1. Giới thiệu sản phẩm

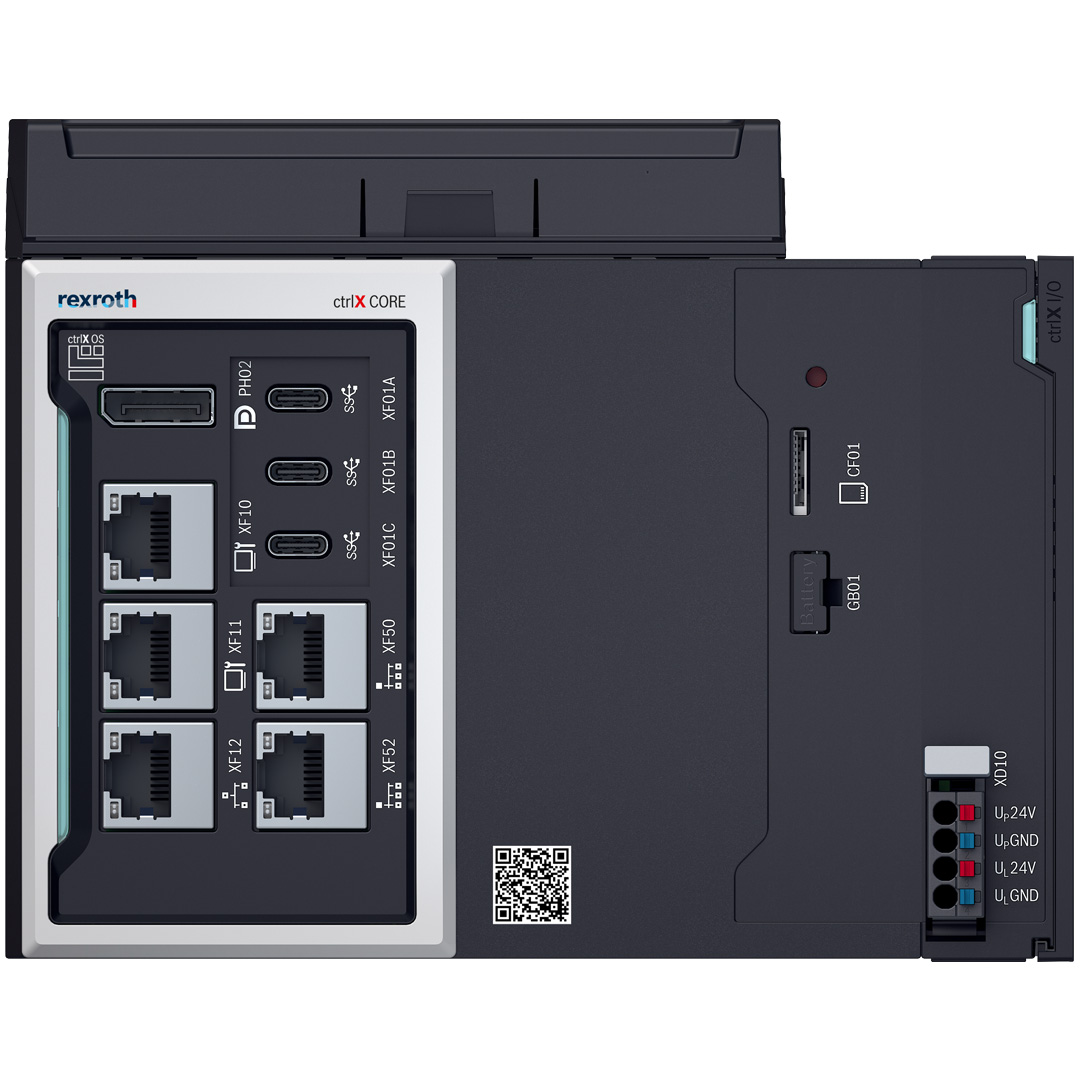

ctrlX COREplus X7 là phiên bản hiệu năng cao nhất trong dòng ctrlX COREplus thuộc hệ sinh thái ctrlX AUTOMATION của Bosch Rexroth.
Sản phẩm được thiết kế như một nền tảng điều khiển mở (open control platform), không chỉ thực hiện điều khiển logic mà còn tích hợp:
- Điều khiển logic (PLC)
- Motion control hiệu năng cao
- Giao tiếp công nghiệp
- IoT & Edge computing
Điểm nổi bật của ctrlX COREplus X7:
👉 Sử dụng CPU Intel Core i7
👉 Hiệu năng cao cho các ứng dụng PLC và motion phức tạp
👉 Kiến trúc modular, hỗ trợ mở rộng I/O và giao tiếp
2. Tổng quan hệ thống
Trong hệ ctrlX AUTOMATION, ctrlX COREplus X7 đóng vai trò là bộ điều khiển trung tâm, kết nối và điều phối toàn bộ hệ thống:
- ctrlX DRIVE → điều khiển truyền động
- ctrlX I/O → xử lý tín hiệu vào/ra
- HMI / hệ IT → giám sát và vận hành
Vai trò chính
- Điều khiển logic hệ thống
- Điều khiển chuyển động đa trục (multi-axis)
- Giao tiếp và đồng bộ thiết bị
Kiến trúc hệ thống
- Hệ điều hành: Linux Ubuntu Core
- Nền tảng mở, hỗ trợ ứng dụng dạng app
- ctrlX Data Layer quản lý dữ liệu và giao tiếp
👉 Thay thế mô hình PLC truyền thống bằng kiến trúc app-based, linh hoạt và dễ mở rộng.
3. Bảng thông số kỹ thuật
| Hạng mục | ctrlX COREplus X7 |
|---|---|
| CPU | Intel Core i7 |
| RAM | 16 GB |
| Bộ nhớ lưu trữ | 32 GB eMMC |
| Remanent memory | 2 MByte |
| Ethernet (EtherCAT master) | 2 x Gigabit Ethernet (RJ45) |
| Ethernet (Engineering port) | 1 x Gigabit Ethernet (RJ45) |
| Ethernet (TSN endpoint) | 2 x Gigabit Ethernet (RJ45) |
| USB | 3 x USB-C (3.1) |
| Thẻ nhớ | 1 x Micro SD |
| Hệ điều hành | Linux Ubuntu Core |
| Nguồn cấp | 24 VDC (19.2 – 30.0 VDC) |
| Nhiệt độ hoạt động | -25°C đến +55°C (làm mát chủ động) |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm | 5% – 85% |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | CE, UL, CSA |
4. Truyền thông & chức năng hệ thống
| Hạng mục | Mô tả |
|---|---|
| Fieldbus | EtherCAT master (RJ45), Multi-Ethernet |
| Engineering/HMI | Qua Gigabit Ethernet |
| TSN endpoint | Hỗ trợ qua Ethernet |
| Data Layer | Giao tiếp dữ liệu real-time & non-real-time |
| Mở rộng I/O | Onboard |
| Multi Ethernet | Tùy chọn |
👉 Với nhiều cổng Ethernet độc lập, hệ thống cho phép phân tách mạng điều khiển, mạng IT và mạng truyền thông một cách linh hoạt.
5. Khả năng tích hợp & mở rộng
- Kết nối trực tiếp:
- ctrlX DRIVE
- ctrlX I/O (kết nối trực tiếp module I/O)
- Hỗ trợ:
- Multi-axis control hiệu năng cao
- Modular automation system
- Mở rộng chức năng qua hệ sinh thái ctrlX WORKS
- Hỗ trợ mở rộng giao diện (fieldbus, SSD…)
👉 Thiết kế modular giúp mở rộng hệ thống dễ dàng theo yêu cầu ứng dụng thực tế.
6. Ứng dụng thực tế
ctrlX COREplus X7 phù hợp với các hệ thống yêu cầu hiệu năng cao và xử lý phức tạp:
Máy tự động hóa
- Máy sản xuất tốc độ cao
- Máy tích hợp nhiều chức năng
Hệ thống truyền động
- Điều khiển servo đa trục phức tạp
- Motion control yêu cầu độ chính xác cao
Dây chuyền sản xuất
- Hệ thống nhiều thiết bị kết nối
- Điều khiển tập trung – phân tán
Ứng dụng Industry 4.0 & IoT
- Xử lý dữ liệu tại Edge
- Kết nối hệ thống IT/OT
7. Lợi ích kỹ thuật
- Hiệu năng cao nhờ CPU Intel Core i7
- Thay thế PLC truyền thống bằng nền tảng mở
- Tích hợp PLC + Motion + Communication trong một hệ thống
- Hỗ trợ Multi-Ethernet, tăng khả năng kết nối
- Mở rộng linh hoạt với kiến trúc modular
- Hỗ trợ hệ sinh thái ứng dụng (app-based)
8. Kết luận
ctrlX COREplus X7 là bộ điều khiển mạnh nhất trong dòng ctrlX COREplus của Bosch Rexroth, được thiết kế cho các ứng dụng tự động hóa yêu cầu hiệu năng cao.
Sản phẩm mang lại:
- Khả năng xử lý vượt trội
- Tính linh hoạt trong mở rộng hệ thống
- Kiến trúc điều khiển hiện đại
👉 Là lựa chọn phù hợp cho các hệ thống Smart Factory, motion control phức tạp và Industry 4.0.
