Thông số kỹ thuật
| Đặc tính kĩ thuật | Chi tiết thông số |
|---|---|
| Môi chất sử dụng | Không khí (Air) & các loại khí không ăn mòn |
| Kích cỡ đường ống | DN8, DN10, DN15, DN20, DN25 (tương đương 1/4″ đến 1″) |
| Áp suất đầu vào (Inlet) | Tối đa 4.0 MPa (40 bar) cho kết nối ren / Tối đa 2.0 MPa cho kết nối bích |
| Khoảng áp suất đầu ra | Tùy chỉnh linh hoạt trong 3 dải lò xò: 0.035–0.16 MPa / 0.08–0.28 MPa / 0.2–0.5 MPa |
| Tỷ lệ giảm áp tối đa | 25 : 1 |
| Nhiệt độ làm việc | Từ -10°C đến +110°C (tùy thuộc vào phiên bản môi chất dao động đến 80°C) |
| Kiểu kết nối ống | Kết nối ren tiêu chuẩn JIS Rc hoặc kết nối mặt bích (Flanged) |
Vật liệu cấu tạo chính
-
- Thân van (Body): Thép không gỉ (Stainless steel / SUS) cho dải kích thước nhỏ hoặc Thép đúc không gỉ (Stainless cast steel / SCS) cho dải bích.
- Đĩa van (Inner Valve): Thép không gỉ được bọc cao su in (Rubber printed) đối với ứng dụng dưới 1.6 MPa, đảm bảo độ kín tuyệt đối khi đóng van.
- Màng van (Diaphragm): Cao su tổng hợp (Synthetic rubber) chịu áp lực tốt và đàn hồi cao.
Đặc điểm nổi bật
-
- Dạng Non-bleed: Loại bỏ hoàn toàn hiện tượng thất thoát hay rò rỉ khí ra môi trường xung quanh trong suốt quá trình xả hoặc giữ áp.
- Đóng kín hoàn hảo: Thiết kế đĩa van đệm cao su tổng hợp giúp van đạt độ kín khít cao, ngăn dòng chảy ngược hiệu quả khi hệ thống dừng hoạt động.
- Tối ưu không gian: Kích thước siêu nhỏ gọn, phù hợp lắp đặt tại các vị trí chật hẹp, các cụm máy nhỏ hoặc hệ thống cung cấp khí nén đòi hỏi lưu lượng thấp.
Ứng dụng thực tế

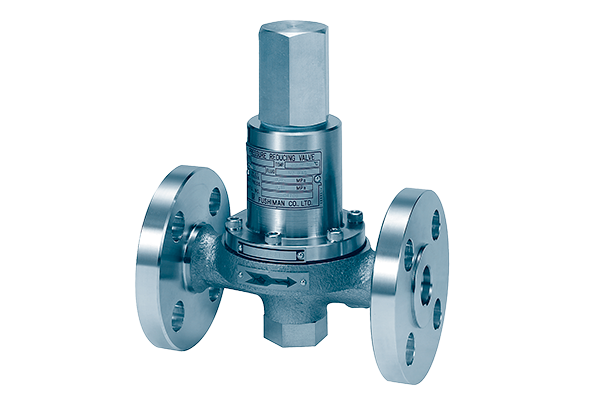

Van Fushiman 67R được ứng dụng rộng rãi trong:
-
- Hệ thống khí nén: Điều chỉnh áp lực đầu cuối cho các thiết bị công cụ cầm tay, máy mài, máy khoan khí nén.
- Hệ thống điều khiển: Cung cấp nguồn áp suất ổn định cho các bộ điều khiển tuyến tính (Positioner) và xy lanh khí nén công nghiệp.
- Lò đốt công nghiệp: Đóng vai trò giảm áp gas hoặc khí đốt cấp cho các đầu đốt (Burner) công suất nhỏ.
