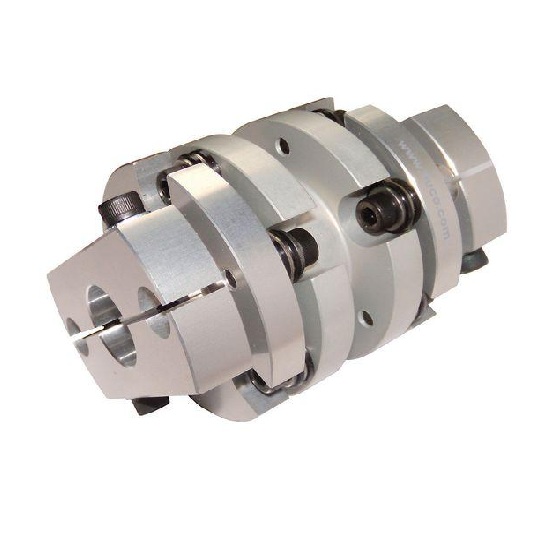

1. Nguyên lý hoạt động & Cấu tạo chung
- Cơ chế truyền động: Khớp nối sử dụng các màng thép lò xo mỏng (spring steel membranes) được ép chặt để truyền mô-men xoắn thông qua lực kéo căng giữa các phân đoạn màng đối diện.
- Vật liệu: Thân hub thường làm bằng nhôm (clear anodised finish) giúp giảm thiểu momen quán tính, hoặc bằng thép không gỉ (Stainless Steel) cho các môi trường khắc nghiệt. Màng đàn hồi làm bằng thép chất lượng cao giúp tối ưu hóa tuổi thọ.
- Đặc tính kinematic:Khớp nối có khả năng cân bằng động tốt, chịu được tốc độ vòng quay cao (lên đến 5.000 – 8.000 vòng/phút tùy kích thước) và bù lỗi đồng trục (lệch góc, lệch tâm, lệch dọc trục) mà không sinh ra ma sát hay hao mòn.
2. Phân biệt các Dòng (Series) 462, 464, 466
Sự khác biệt cốt lõi giữa ba dòng này nằm ở Số lượng tầng màng (Single/Double stage) quyết định khả năng bù sai lệch trục, và Kiểu siết cố định trục (Clamp/Set-screw).
| Đặc tính | Dòng (Series) 462 | Dòng (Series) 464 | Dòng (Series) 466 |
|---|---|---|---|
| Cấu trúc màng | Single Stage (1 tầng màng) | Double Stage (2 tầng màng) | Double Stage (2 tầng màng) |
| Kiểu siết trục | Clamp (Siết kẹp vòng đai) | Set-Screw (Siết ốc lục giác chí) | Clamp (Siết kẹp vòng đai) |
| Bù lệch tâm (Radial) | Không hỗ trợ (hoặc rất nhỏ) | Tốt (Bù qua 2 góc bổ sung của 2 tầng màng) | Tốt (Bù qua 2 góc bổ sung của 2 tầng màng) |
| Bù lệch góc (Angular) | Khoảng 1.5° – 2° | Lên đến 3° – 4° | Lên đến 3° – 4° |
| Ứng dụng tối ưu | Nối trục có độ đồng tâm rất cao, tiết kiệm không gian chiều dài. | Nối trục có sai lệch thô, yêu cầu tháo lắp nhanh bằng ốc chí trục chật hẹp. | Lựa chọn tối ưu nhất cho Servo/Encoder nhờ siết kẹp 360 độ bảo vệ trục và bù lệch tâm hoàn hảo. |
3. Thông số kỹ thuật phổ biến (Theo kích thước Size)
Các dòng 462, 464, 466 được chia nhỏ theo kích thước đường kính ngoài (Size như 19, 26, 33, 41):
- Đường kính trục hỗ trợ (Bore size): Từ 3mm đến 26mm (hoặc từ 1/8″ đến 3/4″).
- Dải mô-men xoắn (Torque): Đạt từ 0.9 Nm (cho Size 19) đến 30 Nm (cho Size 41).
- Nhiệt độ làm việc: Chịu được từ -40°C đến +140°C.
4. Ứng dụng tiêu biểu
Nhờ đặc tính không có độ rơ (backlash-free) và tuổi thọ gần như vô hạn nếu lắp đặt đúng kỹ thuật, dòng Huco Flex-M được chỉ định cho:
- Các thiết bị đo lường độ phân giải cao (High-resolution measuring devices).
- Hệ thống phản hồi Encoder và bộ điều khiển motor Servo.
- Bàn máy CNC chính xác cao, robot công nghiệp và máy quét y tế.
