Khớp nối Omega là một trong những dòng khớp nối đàn hồi được sử dụng phổ biến trong các hệ thống truyền động công nghiệp. Với thiết kế linh hoạt, khả năng giảm rung – giảm chấn hiệu quả và bù sai lệch trục tốt, khớp nối Omega đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định, chính xác và bền bỉ cho máy móc và thiết bị.
I. Giới thiệu về khớp nối Omega
Khớp nối Omega được thiết kế nhằm khắc phục các vấn đề thường gặp trong hệ thống truyền động như rung động, sai lệch trục và mài mòn cơ khí. Nhờ sử dụng phần tử đàn hồi có độ linh hoạt cao, khớp nối Omega giúp truyền mô-men xoắn êm ái, đồng thời bảo vệ động cơ và các bộ phận liên quan.
Với ưu điểm về độ chính xác, khả năng chịu tải và độ bền, khớp nối Omega là lựa chọn đáng tin cậy cho nhiều ứng dụng công nghiệp từ nhẹ đến trung bình.
II. Cấu tạo và nguyên lý hoạt động của khớp nối Omega
Cấu tạo khớp nối Omega
Khớp nối Omega có cấu trúc đơn giản nhưng hiệu quả, bao gồm:
-
Hai hub (moay-ơ) lắp trực tiếp lên trục dẫn động và trục bị động
-
Phần tử đàn hồi dạng vòng (Omega element) thường được làm từ cao su kỹ thuật hoặc vật liệu tổng hợp có độ đàn hồi cao
Thiết kế dạng vòng giúp phần tử đàn hồi dễ dàng lắp đặt, tháo rời và thay thế khi cần thiết.
Nguyên lý hoạt động
Khớp nối Omega hoạt động dựa trên khả năng đàn hồi và biến dạng linh hoạt của phần tử Omega. Khi hệ thống vận hành:
-
Phần tử đàn hồi sẽ hấp thụ rung động và sốc tải
-
Cho phép bù sai lệch trục (lệch tâm, lệch góc nhẹ)
-
Truyền mô-men xoắn ổn định mà không làm biến dạng kết cấu tổng thể
Nhờ đó, hệ thống truyền động hoạt động êm ái và ổn định hơn.
III. Các dòng khớp nối Omega phổ biến hiện nay
Để đáp ứng chính xác nhu cầu kỹ thuật của từng hệ thống máy móc, Rexnord chia dòng sản phẩm này thành hai thiết kế chính:
Khớp nối Omega tiêu chuẩn (Standard Orange)
Đây là dòng khớp nối có lớp đệm cao su màu cam đặc trưng, chuyên dụng cho các ứng dụng công nghiệp tổng hợp. Khớp nối có khả năng chịu mô-men xoắn cao và hoạt động bền bỉ trong môi trường tiêu chuẩn. Các model thông dụng bao gồm: Khớp nối Omega E10, E20, E30, E40, E50 cho đến E100.
Khớp nối Omega chống hóa chất (Yellow HDY)
Dòng đệm màu vàng (Heavy-Duty Yellow) được tối ưu hóa bằng hợp chất đặc biệt, giúp tăng cường khả năng chống chịu dung môi, hóa chất ăn mòn, tia UV và môi trường ẩm ướt cao, rất phù hợp cho ngành xử lý nước thải hoặc hóa chất.
Bảng thông số kỹ thuật khớp nối trục Omega Rexnord
Dưới đây là bảng tra cứu thông số cơ bản cho các kích thước (size) khớp nối omega thông dụng.
| Model (Size) | Mô-men xoắn định mức (Nm) | Tốc độ quay tối đa (RPM) | Độ lệch góc tối đa | Độ cứng xoắn (Nm/rad) |
| Omega E10 | 164 Nm | 7,500 | 4° | 1,840 |
| Omega E20 | 260 Nm | 6,600 | 4° | 2,710 |
| Omega E30 | 412 Nm | 5,800 | 4° | 4,200 |
| Omega E40 | 622 Nm | 5,000 | 4° | 6,850 |
| Omega E50 | 864 Nm | 4,200 | 4° | 9,990 |
Nguồn: Rexnord Omega Elastomeric Couplings Catalog 4000
Lưu ý kỹ thuật quan trọng:
- Mô-men xoắn đỉnh (Peak Torque): Khớp nối Omega có khả năng chịu tải tức thời lên tới 250% so với mô-men xoắn định mức trong bảng trên (ví dụ: E10 chịu tải đỉnh ~410 Nm).
- Dải công suất: Bảng trên áp dụng cho dòng Standard Orange (Màu cam), với dòng chịu hóa chất (Màu vàng – HDY), mô-men xoắn sẽ cao hơn khoảng 25%.

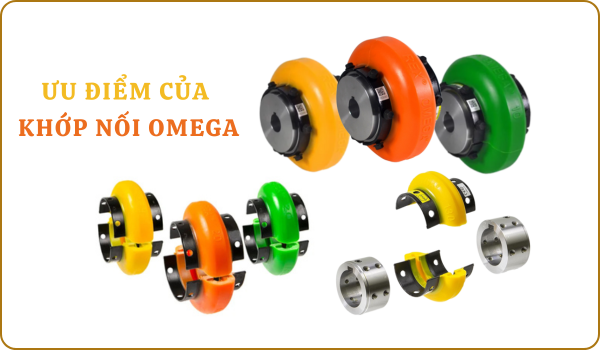

IV. Ưu điểm nổi bật của khớp nối Omega
Khớp nối Omega được đánh giá cao nhờ những ưu điểm kỹ thuật sau:
-
Khả năng giảm chấn và giảm rung vượt trội
-
Giảm tiếng ồn trong quá trình vận hành
-
Bảo vệ động cơ và thiết bị truyền động, hạn chế mài mòn
-
Bù sai lệch trục hiệu quả
-
Dễ lắp đặt và thay thế, không cần tháo rời trục
-
Tối ưu chi phí bảo trì, kéo dài tuổi thọ hệ thống
Những ưu điểm này giúp khớp nối Omega tạo ra môi trường vận hành ổn định, an toàn và hiệu quả cho hệ thống máy móc.
V. Ứng dụng của khớp nối Omega
Nhờ tính linh hoạt và độ tin cậy cao, khớp nối Omega được ứng dụng rộng rãi trong nhiều lĩnh vực:
🏭 Ngành chế tạo máy & sản xuất công nghiệp
-
Máy công cụ CNC
-
Máy in công nghiệp
-
Dây chuyền sản xuất tự động
🚗 Ngành ô tô
-
Hệ thống truyền động phụ trợ
-
Cơ cấu truyền lực giữa các cụm máy
🚢 Ngành hàng hải
-
Truyền động từ động cơ đến trục chân vịt
-
Hệ thống bơm và quạt trên tàu
Trong các ứng dụng này, khớp nối Omega giúp đảm bảo truyền động ổn định, chính xác và giảm thiểu hư hỏng thiết bị.
VI. Lựa chọn và bảo dưỡng khớp nối Omega
Lựa chọn khớp nối Omega phù hợp
Khi lựa chọn khớp nối Omega, cần xem xét các yếu tố:
-
Kích thước trục
-
Mô-men xoắn và tải trọng làm việc
-
Mức độ sai lệch trục cho phép
-
Chất lượng vật liệu phần tử đàn hồi
Việc lựa chọn đúng model sẽ giúp hệ thống vận hành hiệu quả và an toàn lâu dài.
Bảo dưỡng và kiểm tra định kỳ
-
Kiểm tra tình trạng phần tử đàn hồi
-
Vệ sinh khớp nối định kỳ
-
Thay thế phần tử Omega khi có dấu hiệu mài mòn hoặc lão hóa
Bảo dưỡng đúng cách giúp duy trì hiệu suất và kéo dài tuổi thọ của khớp nối.
VII. 5 Câu Hỏi Thường Gặp (FAQ) Về Khớp Nối Omega
Khớp nối Omega Rexnord được sản xuất ở đâu?
Trả lời: Khớp nối Omega là dòng sản phẩm cao cấp được nghiên cứu, phát triển và sản xuất trực tiếp bởi tập đoàn Rexnord (USA). Tại Việt Nam, sản phẩm được Lê Thương Engineering phân phối chính hãng, đầy đủ chứng từ chứng nhận xuất xứ (CO) và chất lượng (CQ) từ nhà máy.
Khớp nối mềm Omega chịu được mức tải và độ lệch trục tối đa là bao nhiêu?
Trả lời: Dòng khớp nối này có khả năng chịu mô-men xoắn định mức từ 164 Nm (size E10) lên đến 864 Nm (size E50) và có thể chịu tải đỉnh tức thời lên tới 250%. Về khả năng bù lệch trục, khớp nối Omega chịu được độ lệch góc tối đa là 4° và lệch tâm lên đến 4.8mm tùy theo từng kích cỡ.
Khớp nối màu cam (Orange) và màu vàng (Yellow HDY) của Omega khác nhau như thế nào?
Trả lời:
- Dòng màu cam (Standard Orange) làm từ hợp chất Polyurethane tiêu chuẩn, chuyên dùng cho các ứng dụng công nghiệp thông thường.
- Dòng màu vàng (Heavy-Duty Yellow) được gia cường bằng hợp chất đặc biệt, giúp tăng 25% khả năng chịu mô-men xoắn và tối ưu cho môi trường khắc nghiệt, chống tia UV, hóa chất ăn mòn hoặc dung môi mạnh.
Tại sao khớp nối trục Omega giúp tiết kiệm chi phí vận hành và bảo dưỡng?
Trả lời: Nhờ thiết kế hai nửa linh hoạt (split-in-half element), khi vòng đệm cao su omega bị hao mòn, kỹ sư có thể tháo rời và thay thế đệm mới ngay lập tức mà không cần di dời động cơ hay thiết bị truyền động liên quan. Điều này giúp giảm đến 50% thời gian dừng máy (downtime) so với các loại khớp nối truyền thống.
Làm thế nào để chọn đúng size khớp nối Omega cho hệ thống máy móc?
Trả lời: Để chọn chính xác model (từ E10 đến E100), bạn cần xác định 3 thông số cốt lõi:
- Công suất động cơ (kW hoặc HP) và tốc độ vòng quay (RPM) để tính mô-men xoắn vận hành.
- Đường kính trục chủ động và trục bị động (mm).
- Hệ số dịch vụ (Service Factor) dựa trên loại máy ứng dụng (bơm, máy nén khí, băng tải…).
Kết luận
Với thiết kế linh hoạt, khả năng giảm rung – giảm chấn tốt và độ bền cao, khớp nối Omega là giải pháp truyền động hiệu quả cho nhiều hệ thống công nghiệp hiện đại. Sản phẩm không chỉ giúp nâng cao hiệu suất vận hành mà còn giảm chi phí bảo trì và kéo dài tuổi thọ máy móc.
