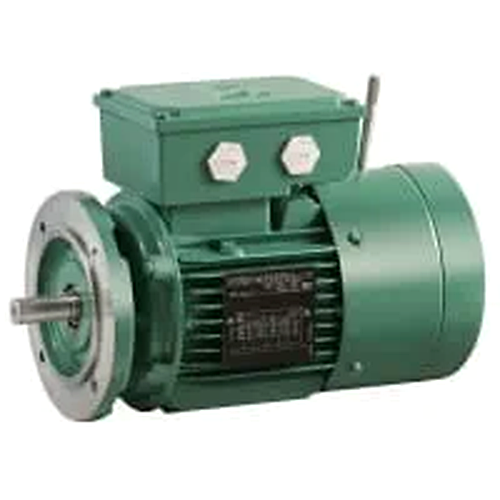

Nếu dòng FMD chuyên dùng cho các ứng dụng siêu nhỏ dưới 0.75 kW và dòng FFB có cấu trúc mô-đun tháo rời linh hoạt, thì FCR là dòng động cơ phanh tối ưu hóa trọng lượng và kích thước. Động cơ được thiết kế chuyên dụng cho các hệ thống băng tải logistics, hệ thống xử lý hành lý sân bay, thang máy nâng hạ công nghiệp và máy đóng gói yêu cầu chu kỳ khởi động/dừng liên tục.
1. Thông số kỹ thuật cốt lõi
- Dải công suất mở rộng: Từ 0.09 kW đến 15 kW (tương đương 0.12 đến 20.39 HP).
- Mô-men xoắn phanh: Dao động rộng từ 1.2 N.m đến 160 N.m.
- Kích thước vỏ (Frame Size): Thiết kế vỏ hợp kim nhôm định hình cao cấp từ 71 mm đến 160 mm.
- Tốc độ và số cực: Tùy chọn linh hoạt động cơ đơn tốc (2, 4, 6, 8 cực) hoặc động cơ 2 cấp tốc độ (cấu hình Dahlander hoặc 2 cuộn dây riêng biệt như 2/4 cực, 4/8 cực) chuyên cho cơ cấu nâng hạ.
- Cấp bảo vệ tiêu chuẩn: Đạt chuẩn IP55 chống bụi và tia nước trong môi trường công nghiệp (có tùy chọn nâng cấp lên IP65).
2. Các đặc tính công nghệ nổi bật
- Khả năng đóng cắt tần suất cao (High Cycling Capability): Nhờ thiết kế tối ưu hóa khả năng tản nhiệt của vỏ nhôm và đĩa phanh, dòng FCR có thể chịu đựng hơn 1.300 lần khởi động/dừng mỗi giờ (starts per hour) mà không bị quá nhiệt hay suy giảm lực hãm cơ học.
- Cơ cấu phanh an toàn dòng một chiều (180V DC Failsafe Brake): Phanh hoạt động bằng lò xo ép, tự động khóa chặt trục motor lập tức khi mất điện. Cuộn hút phanh DC được cung cấp nguồn thông qua một bộ chỉnh lưu tích hợp sẵn trong hộp cực động cơ.
- Vận hành siêu êm (Low-Noise): Cơ cấu cơ khí và giảm chấn của hệ thống phanh FCR được tinh chỉnh để triệt tiêu tiếng va đập kim loại khi đóng/nhả phanh, rất phù hợp cho các khu vực yêu cầu tiếng ồn thấp.
- Độ bền khí hậu: Trục động cơ và mặt bích kết nối được xử lý bề mặt bằng lớp phủ chống ăn mòn đặc biệt (Anti-corrosion coating), bảo vệ máy trước tác động ô xy hóa của môi trường.
3. Khả năng tùy biến linh hoạt
Giống như các dòng motor cao cấp khác của Nidec Leroy-Somer, dòng FCR hỗ trợ tích hợp sâu vào hệ thống:
- Tương thích biến tần (VSD): Để chạy biến tần, động cơ FCR bắt buộc phải được trang bị cảm biến nhiệt độ cuộn dây (PTC/PT100) nhằm bảo vệ motor khi chạy ở tốc độ thấp.
- Lắp đặt quạt cưỡng bức & Encoder: Tùy chọn lắp thêm quạt điện độc lập (Forced Ventilation) để làm mát khi motor chạy chậm liên tục và bộ mã hóa xung Encoder để phản hồi tốc độ chính xác về biến tần.
- Tích hợp hộp số: Thiết kế cơ khí chuẩn IEC cho phép động cơ FCR lắp ráp trực tiếp hoàn hảo với các dòng hộp số giảm tốc của hãng như Compabloc (trục thẳng), Orthobloc (trục vuông góc) hay Multibloc (trục vít).
Vị trí phân cấp của FCR so với các dòng động cơ phanh Leroy-Somer
| Tiêu chí | Dòng FMD (Siêu nhỏ) | Dòng FCR (Compact) | Dòng FFB (Mô-đun) |
|---|---|---|---|
| Dải công suất | 0.06 – 0.75 kW | 0.09 – 15 kW | 0.12 – 22 kW |
| Lực hãm phanh | 3 – 5 N.m | 1.2 – 160 N.m | 4.5 – 200 N.m |
| Ưu điểm lớn nhất | Nhỏ gọn, giá rẻ | Mật độ công suất lớn, đóng cắt tần suất cao | Linh hoạt, lắp ráp phụ kiện mô-đun |
