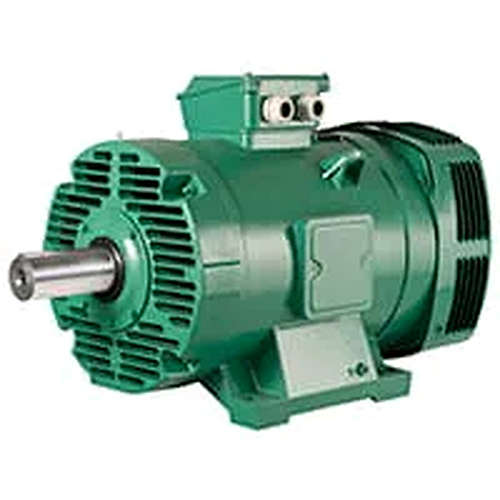

Khác với dòng LSES (kín hoàn toàn IP55), cấu trúc hở IP23 của PLSES cho phép tối ưu hóa luồng gió làm mát trực tiếp bên trong cuộn dây. Thiết kế này đem lại mật độ công suất cực cao trong một kích thước vỏ nhỏ gọn, đặc biệt chuyên dụng cho hệ thống máy nén khí, bơm lớn, quạt công nghiệp và đặc biệt là ngành điện lạnh công nghiệp (Industrial Refrigeration)
1. Thông số kỹ thuật cốt lõi
- Dải công suất mạnh mẽ: Từ 55 kW đến 900 kW (các phiên bản đặc biệt có thể lên tới 1250 kW).
- Kích thước vỏ (Frame Size): Từ 225 mm đến 400 mm (Cấu tạo bằng hợp kim nhôm cao cấp hoặc thép cường lực tùy theo phiên bản công suất).
- Tiêu chuẩn hiệu suất: Đạt chuẩn IE3 (Premium Efficiency) hoặc IE4 giúp tiết kiệm điện năng vượt trội khi vận hành liên tục 24/7.
- Điện áp nguồn vào: Tiêu chuẩn 3 pha 230/690 V hoặc 380-415-460 V (Tần số 50 Hz hoặc 60 Hz).
- Số cực và tốc độ: Tùy chọn 2, 4, 6 hoặc 8 cực.
2. Các ưu điểm thiết kế nổi bật
- Tối ưu hóa không gian (Compact Size): Nhờ cơ chế làm mát hở IP23, motor có kích thước và trọng lượng nhỏ gọn hơn đáng kể so với một động cơ vỏ kín (IP55) có cùng mức công suất. Điều này giúp tiết kiệm diện tích sàn máy và dễ dàng tích hợp vào các cụm máy đóng gói sẵn (Skid).
- Khả năng dự trữ nhiệt cao (Thermal Reserve): Động cơ sử dụng hệ thống cách điện Cấp F (Class F) nhưng chỉ vận hành ở mức tăng nhiệt Cấp B (Class B). Khoảng dự trữ nhiệt 25K này cho phép motor chịu quá tải tạm thời 10% hoặc chạy ở tốc độ biến thiên liên tục mà không lo bị quá nhiệt làm giảm tuổi thọ cuộn dây.
- Bảo vệ toàn diện: Trang bị sẵn cảm biến nhiệt độ PTC Thermistor gắn trong cuộn dây làm tiêu chuẩn để bảo vệ động cơ khỏi nguy cơ cháy do quá tải hoặc mất pha.
3. Phiên bản đặc biệt: PLSES 4500 (High-Speed)
Đối với các ứng dụng máy nén lạnh công nghiệp (như máy nén trục vít trục dài), Leroy-Somer phát triển riêng dòng PLSES 4500.
- Tốc độ cực cao: Động cơ cung cấp dải mô-men xoắn định mức ổn định trong phạm vi tốc độ từ 1.000 đến 4.500 vòng/phút khi chạy qua biến tần.
- Tương thích biến tần hoàn hảo: Đã được kiểm thử và đồng bộ hóa tối ưu với dòng biến tần công suất lớn Powerdrive MD2 của Leroy-Somer.
- Bảo vệ vòng bi: Trang bị sẵn vòng bi cách điện (Insulated Bearings) và vòng nối đất (Grounding Ring) để triệt tiêu hoàn toàn dòng điện trục (Shaft currents) – một hiện tượng phá hủy vòng bi cực kỳ phổ biến khi động cơ chạy biến tần ở tần số cao.
Bảng so sánh ứng dụng: Dòng IP55 (LSES) vs Dòng IP23 (PLSES)
| Đặc tính so sánh | Dòng LSES (Bọc kín) | Dòng PLSES (Chống nhỏ giọt) |
|---|---|---|
| Cấp bảo vệ | IP55 (Chống bụi/nước bắn) | IP23 (Chống ngón tay/nước nhỏ giọt) |
| Môi trường hoạt động | Ngoài trời, nhiều bụi, hóa chất ăn mòn | Trong nhà, phòng máy sạch, trạm lạnh |
| Hệ thống làm mát | Quạt ngoài thổi qua cánh vỏ ngoài | Gió hút trực tiếp đi xuyên qua cuộn dây |
| Lợi thế lớn nhất | Độ bền bỉ trong môi trường khắc nghiệt | Kích thước siêu nhỏ, công suất rất lớn |
