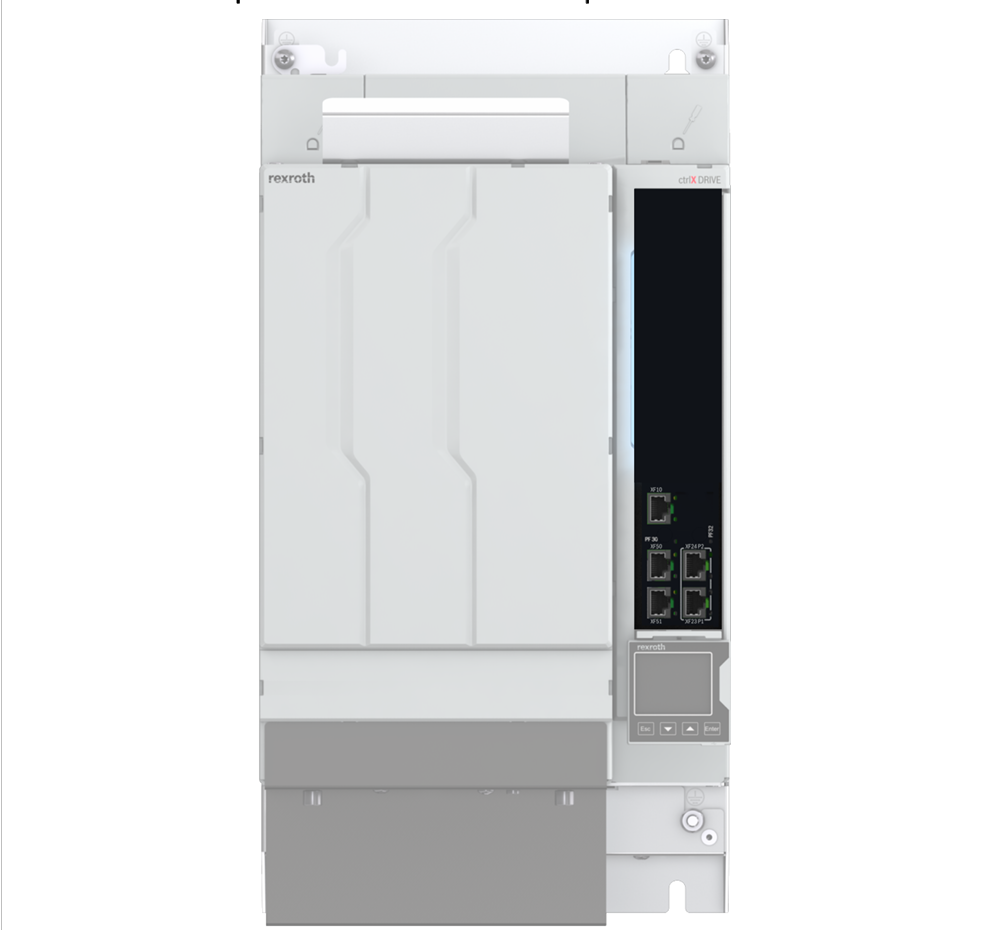

Bộ nguồn cấp hệ truyền động XVE – Bosch Rexroth ctrlX DRIVE là thiết bị cung cấp năng lượng trung tâm cho hệ truyền động ctrlX DRIVE, đảm nhiệm việc chuyển đổi nguồn điện lưới thành DC bus để cấp cho toàn bộ hệ thống drive.
Thiết bị thường được gọi ngắn gọn là nguồn XVE hoặc XVE Rexroth, đóng vai trò nền tảng trong các hệ truyền động servo công nghiệp.
XVE Rexroth là gì trong hệ ctrlX DRIVE?
Trong hệ ctrlX DRIVE:
- XCS / XCD → Bộ điều khiển truyền động
- XMS / XMD → Module công suất
- XVE → Bộ nguồn cấp (power supply)
👉 XVE có nhiệm vụ:
- Tạo nguồn DC bus trung tâm
- Cấp nguồn cho:
- Module công suất (XMS, XMD)
- Bộ điều khiển (XCS, XCD)
Nguyên lý hoạt động
Nguồn XVE nhận điện từ lưới 3 pha và chuyển đổi thành nguồn DC:
- AC input → chỉnh lưu → DC bus
- DC bus → cấp cho toàn bộ hệ drive
👉 Nhờ đó:
- Hệ thống vận hành ổn định
- Các trục hoạt động đồng bộ
Đặc điểm nổi bật
- Nguồn cấp trung tâm cho hệ ctrlX DRIVE
- Hỗ trợ hệ truyền động nhiều trục
- Thiết kế module, dễ tích hợp
- Tối ưu hóa năng lượng
- Độ ổn định cao trong vận hành công nghiệp
Thông số kỹ thuật chi tiết
🔧 Tiêu chuẩn & điều kiện vận hành
- Tiêu chuẩn UL: UL 61800-5-1
- CSA: C22.2 No. 274-17
- Pollution degree: 2
- Nhiệt độ môi trường: tối đa 40°C
📐 Kích thước & lắp đặt
| Thông số | Giá trị |
|---|---|
| Chiều cao | 309 – 340.5 mm |
| Chiều sâu | 196.5 mm |
| Chiều rộng | 125 – 350 mm |
| Khoảng cách trên | ≥ 80 mm |
| Khoảng cách dưới | ≥ 80 mm |
Khoảng cách ngang:
- 0 mm (DC bus – cấp nguồn trung tâm)
- 1.5 mm (cấp nguồn riêng)
- 10 mm (các trường hợp khác)
⚡ Nguồn điều khiển
| Thông số | Giá trị |
|---|---|
| Điện áp điều khiển | 24 V DC |
| Dòng điều khiển | 3 – 9.5 A |
⚡ Nguồn đầu vào (Input)
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 3 × AC 200/115V … 500Y/289V |
| Tần số lưới | 50 – 60 Hz |
| Dòng đầu vào | 50.3 – 208 A |
🔌 Ngõ ra DC bus
| Thông số | Giá trị |
|---|---|
| Điện áp đầu ra | DC 280 – 710 V |
| Dòng đầu ra | DC 55.6 – 232 A |
| Công suất DC bus tối đa | 70 – 210 kW |
⚙️ Bảo vệ & đấu nối
- Cầu chì bảo vệ:
- Class J Fuse 63A – 250A
- Tiết diện dây:
- AWG 6 → 2×2/0
- Vật liệu dây:
- Đồng (Cu), 75°C, Class 1
Dải model XVE
- XVE-W0030
- XVE-W0075
- XVE-W0125
👉 Tương ứng các mức công suất và dòng khác nhau.
Ứng dụng
Nguồn XVE Rexroth được sử dụng trong:
- Hệ truyền động servo
- Máy tự động hóa công nghiệp
- Dây chuyền sản xuất
- Hệ thống nhiều trục
👉 Đặc biệt phù hợp với các hệ:
- Cần nguồn ổn định
- Cần mở rộng linh hoạt
Lợi ích khi sử dụng XVE
- Cấp nguồn tập trung cho toàn hệ
- Giảm số lượng thiết bị
- Tối ưu thiết kế tủ điện
- Tăng độ ổn định vận hành
- Dễ mở rộng hệ truyền động
Kết luận
Bộ nguồn cấp hệ truyền động XVE – Bosch Rexroth ctrlX DRIVE là giải pháp nguồn trung tâm cho hệ ctrlX DRIVE, cung cấp DC bus ổn định với dải điện áp và công suất rộng, đáp ứng hiệu quả các ứng dụng truyền động công nghiệp hiện đại.
