1. Giới thiệu sản phẩm

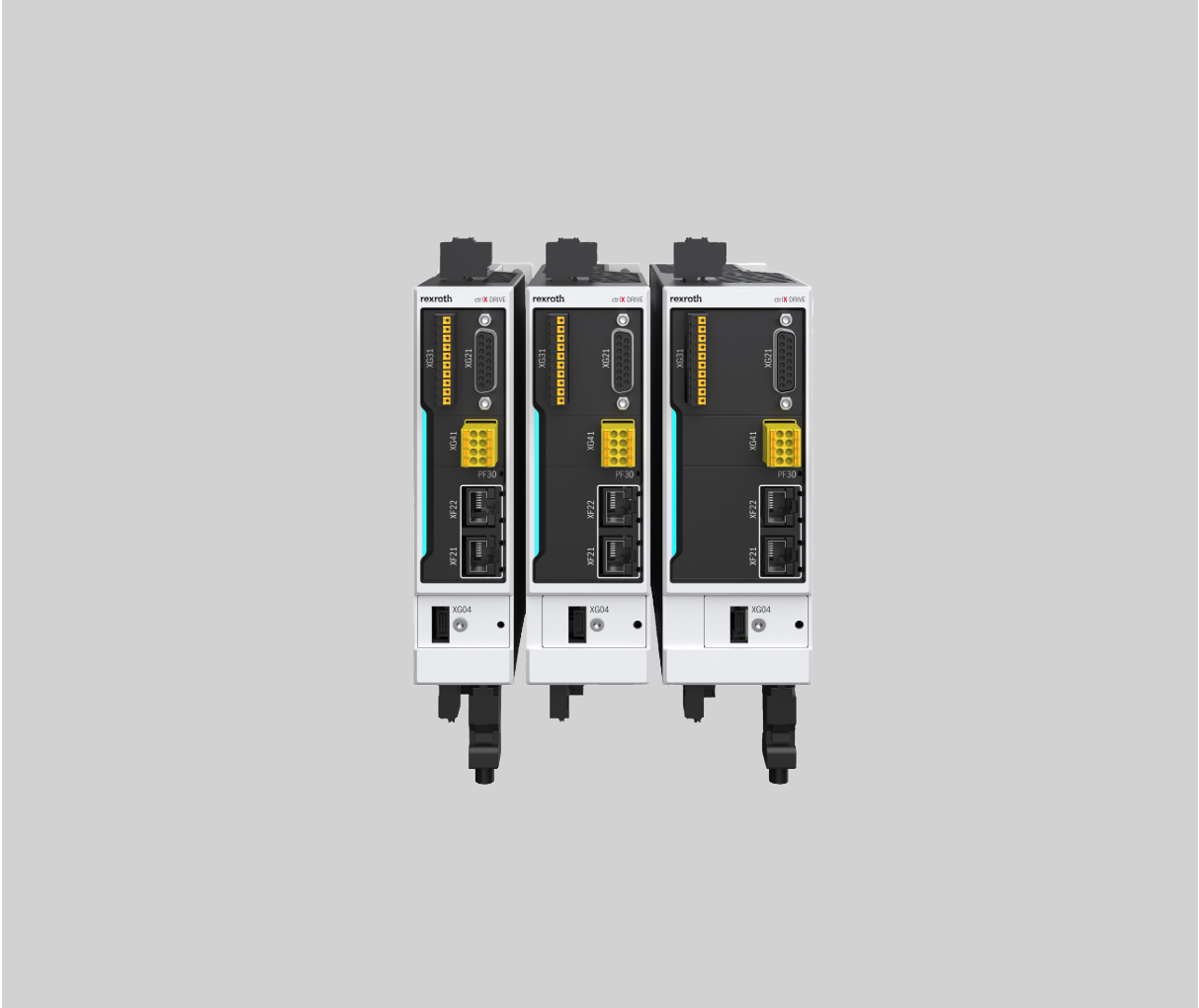

Bộ điều khiển truyền động 1 trục XCS2-F/H – Bosch Rexroth ctrlX DRIVE là thiết bị thuộc hệ ctrlX DRIVE compact, được sử dụng trong các hệ thống truyền động và điều khiển máy công nghiệp.
Theo tài liệu, đây là dòng single-axis converter, dùng để điều khiển một trục động cơ với khả năng tích hợp điều khiển, công suất và giao tiếp trong cùng một thiết bị.
2. Tổng quan hệ thống
Trong tài liệu, thiết bị được phân loại là:
- Drive controllers
Bộ điều khiển truyền động 1 trục XCS2-F/H thực hiện các chức năng:
- Nhận nguồn điện AC đầu vào
- Cấp điện và điều khiển động cơ
- Xử lý tín hiệu encoder
- Giao tiếp hệ thống
- Điều khiển I/O và safety
3. Đặc điểm kỹ thuật chính
Các đặc điểm của bộ điều khiển truyền động 1 trục XCS2-F/H:
- Điều khiển 1 trục độc lập
- Tích hợp điều khiển và công suất trong cùng thiết bị
- Hỗ trợ encoder và giám sát nhiệt độ động cơ
- Có các cổng chức năng:
- Nguồn và motor (XZ01)
- Nguồn điều khiển 24V (XD10)
- Giao tiếp (XF21, XF22)
- Encoder (XG20, XG21)
- I/O (XG31)
- Safety (XG4x)
- Giám sát nhiệt độ động cơ (XG03)
4. Thông số kỹ thuật
| Thông số | XCS2-F | XCS2-H |
|---|---|---|
| Điện áp đầu vào | 1AC / 3AC 100…240V | 3AC 200…480V |
| Tần số lưới | 50–60 Hz | 50–60 Hz |
| Điện áp đầu ra | 0…240V AC | 0…480V |
| Dòng đầu ra | 1.1 – 8.2 A | 1.7 – 16 A |
| Tần số đầu ra | 0…599 Hz | 0…599 Hz |
| Điện áp điều khiển | 24V DC | 24V DC |
5. Wiring và kết nối
Cấu trúc kết nối chung
Thiết bị bao gồm các kết nối:
- XZ01: nguồn lưới, motor, điện trở hãm
- XD10: nguồn điều khiển
- XF21, XF22: truyền thông
- XG20 / XG21: encoder
- XG31: I/O
- XG4x: safety
- XG03: giám sát nhiệt độ và phanh động cơ
6. Điều kiện vận hành
- Nhiệt độ môi trường: 0…40°C
- Độ ẩm: 5…95%
- Độ bảo vệ: IP20
- Lắp đặt trong tủ điện
- Yêu cầu tiếp địa và an toàn điện
7. Kích thước và lắp đặt
Kích thước thiết bị
- Chiều cao:
- XCS2-F: ~160 mm
- XCS2-H: ~196 mm
- Chiều sâu: ~175 – 230 mm
- Chiều rộng: 40 – 110 mm
Khoảng cách lắp đặt
- Trên: ≥ 80 mm
- Dưới: ≥ 80 mm
8. Ứng dụng
Theo tài liệu, bộ điều khiển truyền động 1 trục XCS2-F/H – Bosch Rexroth ctrlX DRIVE được thiết kế để sử dụng trong:
- Máy móc và hệ thống công nghiệp
- Các ứng dụng thuộc tiêu chuẩn:
- IEC 60204-1 (Thiết bị điện của máy)
- NFPA 79 (Electrical Standard for Industrial Machinery)
Thiết bị là một phần của hệ thống truyền động và điều khiển điện, được lắp đặt trong tủ điện công nghiệp và vận hành trong môi trường công nghiệp.
Điều kiện sử dụng
- Chỉ sử dụng trong môi trường công nghiệp
- Không предназначено cho lưới điện dân dụng
- Có thể yêu cầu biện pháp chống nhiễu khi sử dụng trong môi trường nhạy cảm
Vai trò trong hệ thống
Trong hệ ctrlX DRIVE, thiết bị được sử dụng để:
- Điều khiển một trục động cơ trong hệ thống
- Kết nối với các thành phần:
- Động cơ servo
- Hệ điều khiển
- Các thiết bị ngoại vi
9. Lợi ích
- Tích hợp điều khiển và công suất
- Giảm số lượng thiết bị trong tủ điện
- Hỗ trợ nhiều cấu hình nguồn
- Dễ dàng tích hợp vào hệ ctrlX DRIVE
