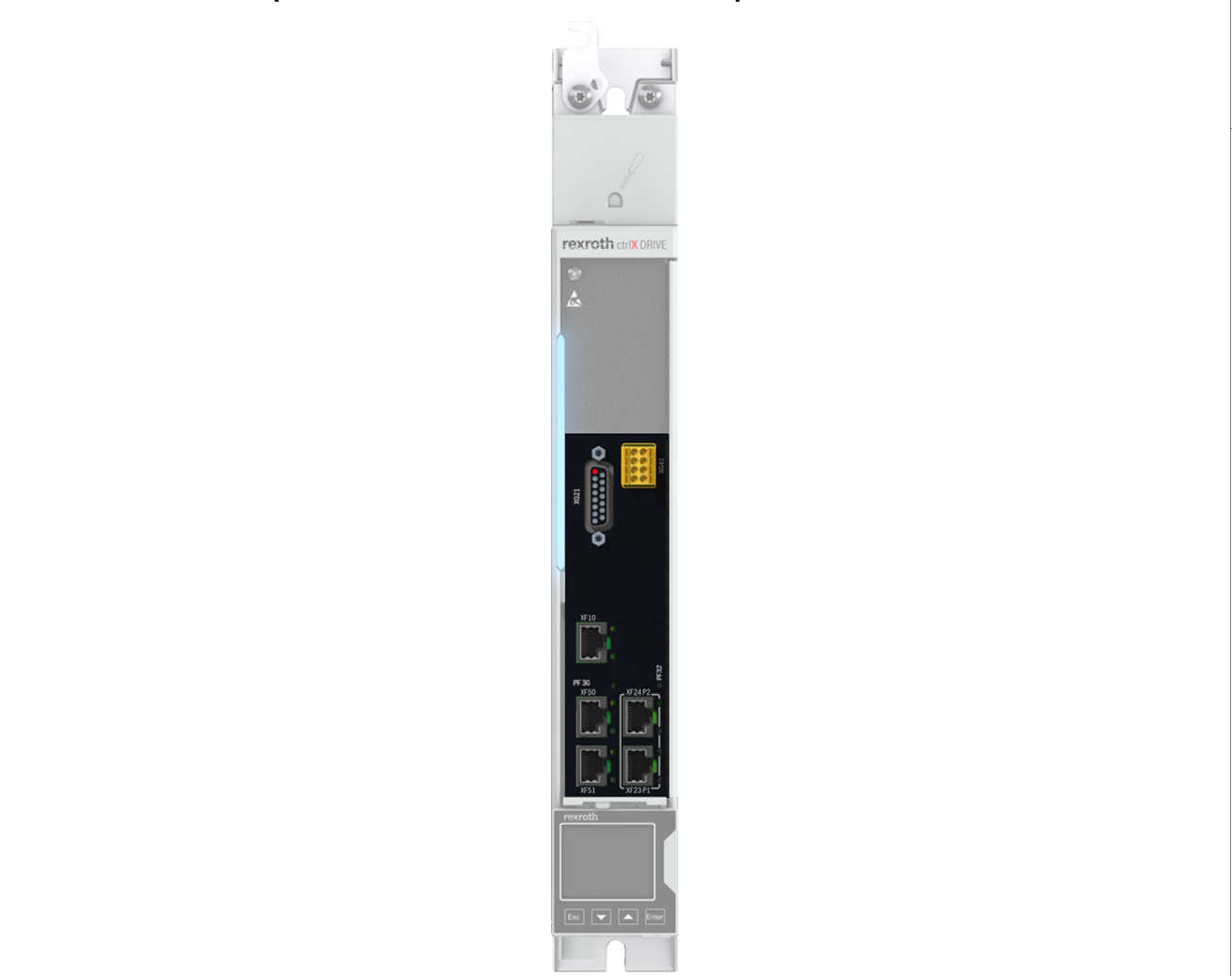

Module công suất 1 trục XMS – Bosch Rexroth ctrlX DRIVE là thành phần thuộc hệ ctrlX DRIVE modular, đảm nhiệm vai trò cấp công suất cho động cơ trong hệ truyền động servo.
Khác với biến tần độc lập, XMS hoạt động như inverter module, kết hợp với bộ điều khiển (XCS/XCD) để tạo thành hệ drive hoàn chỉnh.
Vai trò của XMS trong hệ ctrlX DRIVE
Trong kiến trúc hệ thống:
- XCS / XCD → Điều khiển
- XMS/XMD → Công suất (power stage)
- XVE → Nguồn cấp
👉 XMS chịu trách nhiệm:
- Chuyển đổi năng lượng từ DC bus
- Cấp điện cho motor
- Đảm bảo hiệu suất truyền động ổn định
Đặc điểm kỹ thuật nổi bật
- Module công suất 1 trục (single-axis inverter)
- Hoạt động trong hệ DC bus của ctrlX DRIVE
- Tích hợp kết nối motor và nguồn
- Hỗ trợ nhiều dải công suất từ nhỏ đến lớn
- Thiết kế tối ưu cho lắp đặt tủ điện công nghiệp
Thông số kỹ thuật chi tiết
🔧 Tiêu chuẩn & điều kiện vận hành
- Tiêu chuẩn UL: UL 61800-5-1
- CSA: C22.2 No. 274-17
- Pollution degree: 2
- Nhiệt độ môi trường: tối đa 40°C
📐 Kích thước & lắp đặt
| Thông số | Giá trị |
|---|---|
| Chiều cao | 309 – 340.5 mm |
| Chiều sâu | 196.5 mm |
| Chiều rộng | 50 – 250 mm |
| Khoảng cách trên | ≥ 80 mm |
| Khoảng cách dưới | ≥ 80 mm |
⚡ Nguồn điều khiển
| Thông số | Giá trị |
|---|---|
| Điện áp điều khiển | 24 V DC |
| Dòng điều khiển | 3.3 – 9.7 A |
⚡ Nguồn công suất (Input)
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | DC 254 – 750 V |
| Dòng đầu vào | 2.4 A → 180 A (tùy model) |
🔌 Ngõ ra (Output)
| Thông số | Giá trị |
|---|---|
| Điện áp đầu ra | AC 0 – 500 V |
| Dòng đầu ra | 2 A → 221 A |
| Tần số đầu ra | 0 – 1600 Hz |
⚙️ Vật liệu dây dẫn
- Đồng (Cu)
- Nhiệt độ: 60 / 75°C
- Class: 1
Dải model XMS
Thiết bị bao gồm nhiều model khác nhau:
- XMS-W0006 → W0036
- XMS-W0054 → W0120
- XMS-W0150 → W0375
- XMS-C0210 → C0280
👉 Mỗi model tương ứng với dải công suất và dòng điện khác nhau.
Ứng dụng
Module công suất 1 trục XMS được sử dụng trong:
- Hệ truyền động servo
- Máy tự động hóa công nghiệp
- Dây chuyền sản xuất
- Hệ thống nhiều trục
👉 Đóng vai trò cung cấp công suất cho từng trục trong hệ thống.
Lợi ích khi sử dụng XMS
- Tách riêng điều khiển và công suất → linh hoạt hệ thống
- Dễ mở rộng hệ truyền động
- Tối ưu hiệu suất năng lượng
- Phù hợp hệ drive modular
Kết luận
Module công suất 1 trục XMS – Bosch Rexroth ctrlX DRIVE là thành phần quan trọng trong hệ truyền động ctrlX DRIVE, cung cấp giải pháp công suất linh hoạt cho các ứng dụng servo công nghiệp, với dải điện áp và dòng rộng, phù hợp nhiều quy mô hệ thống.
