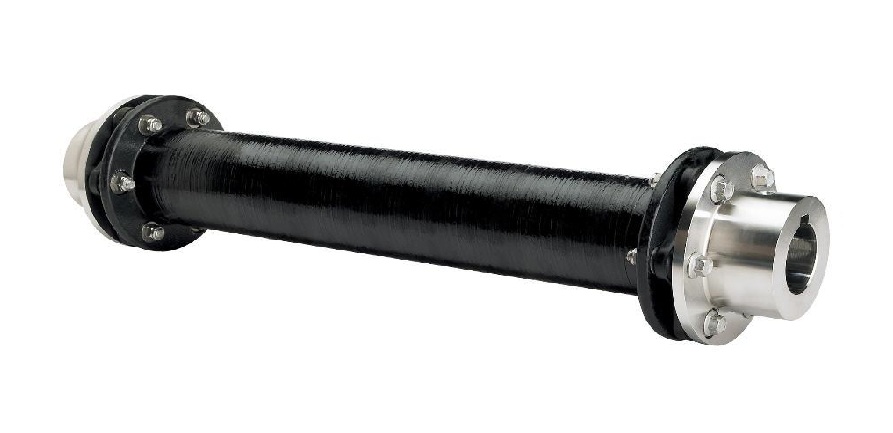

Cấu tạo của khớp nối đĩa composite JAC
Sản phẩm bao gồm 4 thành phần chính được liên kết chặt chẽ:
-
- Hub (Bạc nối / Moay-ơ): Chế tạo bằng kim loại, lắp trực tiếp vào trục động cơ và trục hộp số.
- Disk Pack Set (Bộ đĩa đàn hồi): Tập hợp các lá thép không gỉ mỏng dạng ghép lớp xếp chồng, giúp hấp thụ và bù trừ các sai lệch trục.
- Spacer Flange (Mặt bích giãn cách): Chi tiết trung gian để liên kết đĩa thép với ống composite.
- Composite Spacer (Ống giãn cách composite): Phần trục dài ở giữa được làm bằng vật liệu sợi carbon composite tiên tiến.
Ưu điểm vượt trội
- Trọng lượng siêu nhẹ: Nhờ vật liệu carbon composite, tổng trọng lượng khớp nối chỉ bằng khoảng 20% so với phiên bản bằng thép truyền thống cùng kích thước.
- Không cần ổ đỡ trung gian: Vì trọng lượng ống nối rất nhẹ, hệ thống không bị hiện tượng võng trục (deflection) khi quay tốc độ cao. Nhờ đó, kỹ sư có thể kéo dài khoảng cách trục thêm hơn 80% mà không cần lắp thêm gối đỡ hay ổ bi trung gian.
- Chống ăn mòn tuyệt đối: Bề mặt carbon composite được phủ lớp bảo vệ đặc biệt giúp ngăn ngừa hấp thụ hơi ẩm. Thiết bị vận hành bền bỉ, an toàn, không han gỉ trong môi trường khắc nghiệt, ẩm ướt đầy hóa chất của tháp giải nhiệt.
- Khả năng bù lệch trục lớn: Bộ đĩa đàn hồi cung cấp tính linh hoạt vượt trội, chịu được độ lệch tâm, lệch góc và sai lệch dọc trục lớn mà không sinh ma sát hay tiếng ồn.
- Tiết kiệm chi phí bảo trì: Khớp nối hoàn toàn không cần dầu bôi trơn, giảm thiểu nguy cơ ô nhiễm dầu mỡ và tiết kiệm nhân công bảo dưỡng định kỳ.
Các model phổ biến và ứng dụng
- Model thông dụng: Thường gặp dòng JCT (ví dụ như JCT-171, JCT-229).
- Ứng dụng thực tế: Kết nối truyền động từ động cơ (motor) qua trục dài đến hộp giảm tốc (reducer) của cánh quạt tháp giải nhiệt cỡ lớn trong các nhà máy hóa chất, nhà máy điện, hoặc hệ thống HVAC công nghiệp.
