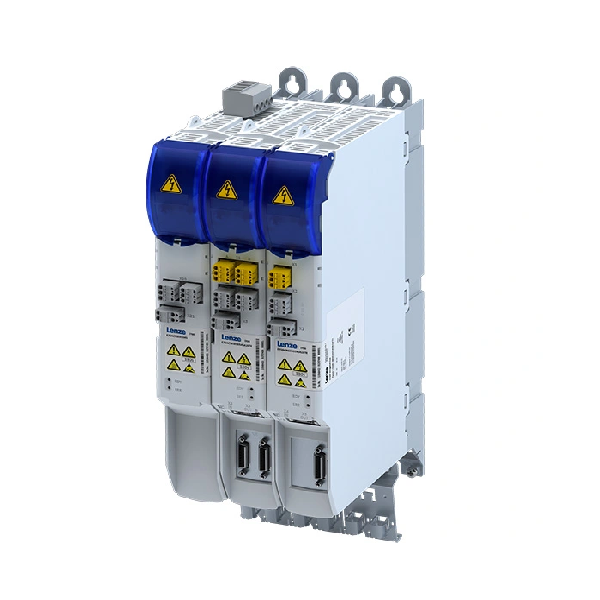

Cấu trúc thiết kế đa trục thông minh (Multi-axis System)
Khác với các dòng biến tần độc lập thông thường, i700 sử dụng kiến trúc phân tách mô-đun kết nối chung qua một hệ thống thanh ray điện DC (DC-bus rail system):
- Mô-đun nguồn (Power Supply Module): Đóng vai trò nhận nguồn điện lưới 3 pha AC (400/480 V), chỉnh lưu tập trung thành nguồn DC và cấp lên thanh ray. Mô-đun này tích hợp sẵn bộ xả phanh động năng (Brake Chopper) để tiêu hao năng lượng tái sinh từ tất cả các trục.
- Mô-đun trục đơn (Single-axis Module): Nhận nguồn từ bus DC để điều khiển 1 động cơ với dải công suất từ 0.75 kW đến 15 kW (Dòng điện 2.5 A – 32 A).
- Mô-đun trục đôi (Double-axis Module): Tích hợp hai bộ nghịch lưu trong cùng một vỏ máy siêu mỏng để điều khiển độc lập 2 động cơ cùng lúc. Dải công suất từ 0.75 kW đến 7.5 kW mỗi trục (Dòng điện 2.5 A – 16 A), giúp giảm tối đa 50% không gian lắp đặt trong tủ điện.
Thông số kỹ thuật & Tính năng cốt lõi
- Truyền thông mặc định: Tích hợp cổng EtherCAT tốc độ cao, hỗ trợ các chế độ vận hành theo tiêu chuẩn CiA 402 (Điều khiển vị trí, tốc độ, mô-men xoắn).
- Độ phân giải & Quá tải: Xử lý tín hiệu 32-bit với độ trễ chu kỳ cực ngắn, khả năng chịu quá tải đỉnh vượt trên 200% giúp khởi động và dừng các cơ cấu cơ khí siêu nhanh.
- Hồi tiếp vòng kín: Tích hợp bộ đọc phản hồi từ bộ giải mã vòng quay (Resolver) hoặc các loại Encoder thông dụng.
- Tính năng an toàn: Trang bị sẵn chức năng ngắt mô-men lực an toàn STO (Safe Torque Off) đạt tiêu chuẩn công nghiệp toàn cầu.
- Hỗ trợ vận hành: Tính năng tự động dò tham số động cơ (Autotuning) nhanh chóng thông qua phần mềm kỹ thuật của Lenze.
Ứng dụng thực tế
Nhờ thiết kế lắp ghép trung tâm và đồng bộ trục chính xác theo mili-giây, dòng Lenze i700 được áp dụng rộng rãi trong:
- Hệ thống tay gắp Robot, Delta Robot (Pick and Place).
- Máy đóng gói tốc độ cao, máy cắt bao bì chạy màng liên tục.
- Hệ thống máy dệt sợi, máy in phun công nghiệp đa màu cần đồng bộ trục cuộn/nhả.
